Connector End View (C432) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C432 | INLINE | BK | 13A40914B562 | See Below | ||||

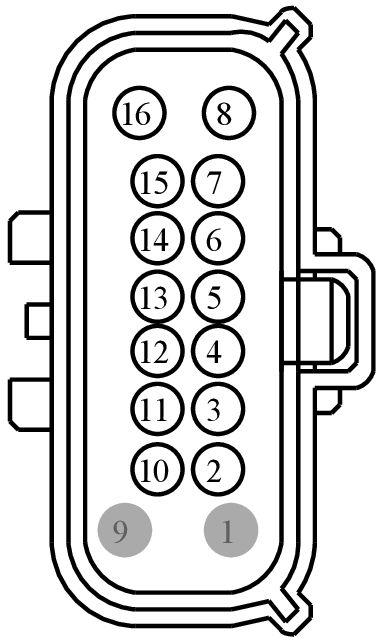

MALE
Harness
13A409

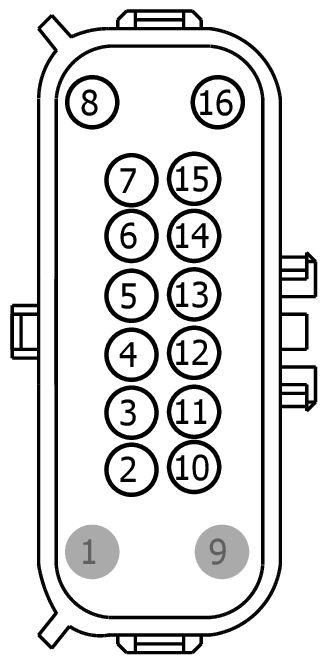

FEMALE
Harness
14B562
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *BU5T-14421-HA | Not Available | |
| *BU5T-14474-UA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 1F1T-14421-GA | EU2Z-14421-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 1F1T-14474-GA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | CBBB3 (WH-BN) | 22 | BU5T-14421-HA | |||
| 3 | VMP24 (WH) | 22 | BU5T-14421-HA | |||
| 4 | RMP19 (BU-GY) | 22 | BU5T-14421-HA | |||
| 5 | VMP19 (WH-GN) | 22 | BU5T-14421-HA | |||
| 6 | DMP19 (BK) | 20 | *BU5T-14421-HA | |||
| 7 | CPL44 (YE-OG) | 22 | BU5T-14421-HA | |||
| 8 | CPL10 (GN-WH) | 18 | 1F1T-14421-GA | |||
| 9 | * | * | N/A | |||
| 10 | CLN25 (WH-GN) | 22 | BU5T-14421-HA | |||
| 11 | VPK08 (WH-OG) | 22 | BU5T-14421-HA | |||
| 12 | RPK08 (YE-GN) | 22 | BU5T-14421-HA | |||
| 13 | GD481 (BK-GN) | 20 | BU5T-14421-HA | |||
| 13 | GD481 (BK-GN) | 22 | BU5T-14421-HA | |||
| 14 | GD481 (BK-GN) | 20 | BU5T-14421-HA | |||
| 14 | GD481 (BK-GN) | 22 | BU5T-14421-HA | |||
| 15 | CPL60 (BN-YE) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | CBBB3 (WH-BN) | 20 | BU5T-14474-UA | |||
| 3 | VMP24 (WH) | 20 | BU5T-14474-UA | |||
| 4 | RMP19 (BU-GY) | 20 | BU5T-14474-UA | |||
| 5 | VMP19 (WH-GN) | 20 | BU5T-14474-UA | |||
| 6 | DMP19 (BK) | 20 | *BU5T-14474-UA | |||
| 7 | CPL44 (YE-OG) | 20 | BU5T-14474-UA | |||
| 8 | CPL10 (GN-WH) | 18 | 1F1T-14474-GA | |||
| 9 | * | * | N/A | |||
| 10 | CLN25 (WH-GN) | 20 | BU5T-14474-UA | |||
| 11 | VPK08 (WH-OG) | 20 | BU5T-14474-UA | |||
| 12 | RPK08 (YE-GN) | 20 | BU5T-14474-UA | |||
| 13 | GD481 (BK-GN) | 20 | BU5T-14474-UA | |||
| 14 | GD481 (BK-GN) | 20 | BU5T-14474-UA | |||
| 15 | CPL60 (BN-YE) | 20 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1541
Service Part Number:
JU2Z-14S411-KA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- In-Line - Auxiliary Engine Connector
- Module - Glow Plug
