Connector End View (C431) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C431 | INLINE | GY | 13A40914B562 | Not Available | ||||

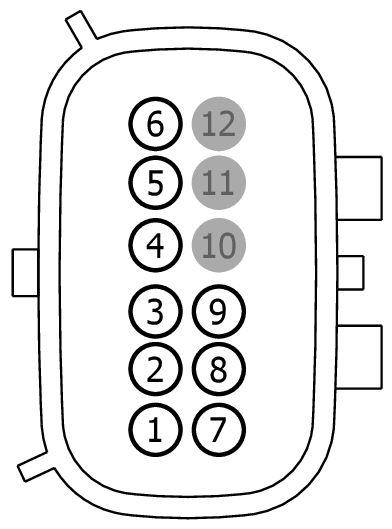

MALE
Harness
13A409

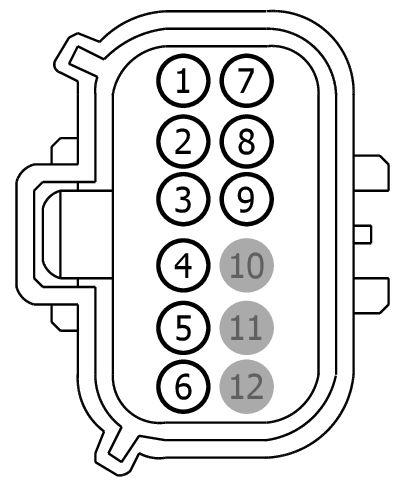

FEMALE
Harness
14B562
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *BU5T-14421-HA | Not Available | |
| *BU5T-14474-UA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBBB3 (WH-BN) | 22 | BU5T-14421-HA | |||
| 2 | VMP24 (WH) | 22 | BU5T-14421-HA | |||
| 3 | RMP19 (BU-GY) | 22 | BU5T-14421-HA | |||
| 4 | VMP19 (WH-GN) | 22 | BU5T-14421-HA | |||
| 5 | DMP19 (BK) | 20 | *BU5T-14421-HA | |||
| 6 | GD406 (BK-YE) | 18 | 2L1T-14421-CA | |||
| 7 | CLN25 (WH-GN) | 22 | BU5T-14421-HA | |||
| 8 | CPL11 (GY-BN) | 16 | 2L1T-14421-CA | |||
| 9 | CPL13 (BN-GN) | 16 | 2L1T-14421-CA | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBBB3 (WH-BN) | 20 | BU5T-14474-UA | |||
| 2 | VMP24 (WH) | 20 | BU5T-14474-UA | |||
| 3 | RMP19 (BU-GY) | 20 | BU5T-14474-UA | |||
| 4 | VMP19 (WH-GN) | 20 | BU5T-14474-UA | |||
| 5 | DMP19 (BK) | 20 | *BU5T-14474-UA | |||
| 6 | GD406 (BK-YE) | 18 | 7C3T-14474-DA | |||
| 7 | CLN25 (WH-GN) | 20 | BU5T-14474-UA | |||
| 8 | CPL11 (GY-BN) | 16 | 7C3T-14474-DA | |||
| 9 | CPL13 (BN-GN) | 16 | 7C3T-14474-DA | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
