Connector End View (C423) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C423 | INLINE | BK | 1440513A576 | See Below | ||||

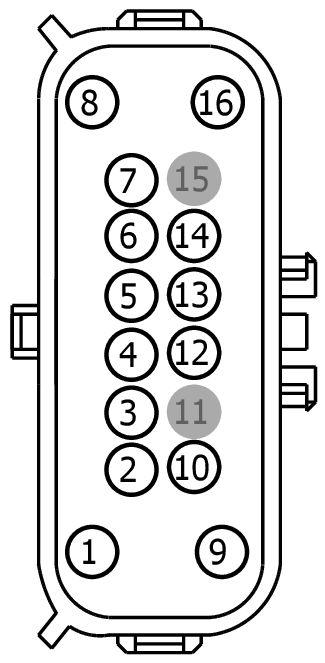

MALE
Harness
14405

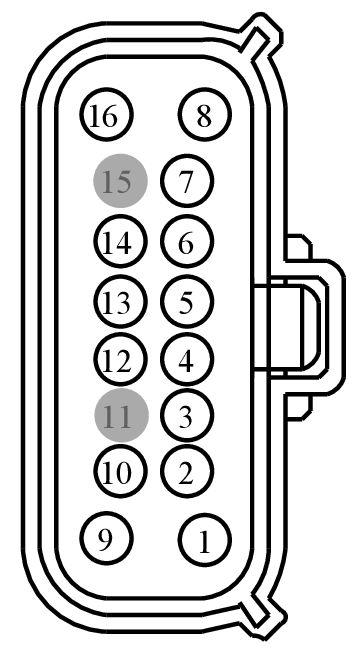

FEMALE
Harness
13A576
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1F1T-14474-GA|1F1T-14474-JA | Not Available | |
| 7C3T-14474-DA|7C3T-14474-EA | Not Available | |
| 97BG-14421-BFA | EU2Z-14421-FA | 2.8 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 97BG-14421-BEA | EU2Z-14421-FA | 2.8 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 1F1T-14474-GA | DU2Z-14474-FA | 2.8 |
| 1F1T-14474-JA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CAT19 (BU) | 12 | 97BG-14421-BFA | |||
| 2 | VMP15 (YE-GN) | 22 | BU5T-14421-HA | |||
| 3 | LMP07 (BU-WH) | 22 | BU5T-14421-HA | |||
| 4 | VMP14 (WH-OG) | 22 | BU5T-14421-HA | |||
| 5 | CLS05 (BU-GY) | 22 | BU5T-14421-HA | |||
| 6 | CLS45 (BN-GN) | 22 | BU5T-14421-HA | |||
| 7 | CAT09 (GN) | 16 | 2L1T-14421-CA | |||
| 8 | CAT11 (BN) | 16 | 97BG-14421-BEA | |||
| 9 | CAT06 (YE) | 16 | 97BG-14421-BEA | |||
| 10 | VMP16 (YE-GY) | 22 | BU5T-14421-HA | |||
| 11 | * | * | N/A | |||
| 12 | RMP07 (GN-WH) | 22 | BU5T-14421-HA | |||
| 13 | CAT03 (GY-BN) | 22 | BU5T-14421-HA | |||
| 14 | VMP17 (YE-OG) | 22 | BU5T-14421-HA | |||
| 15 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CAT19 (BU) | 12 | 1F1T-14474-JA | |||
| 2 | VMP15 (YE-GN) | 22 | BU5T-14474-UA | |||
| 3 | LMP07 (BU-WH) | 22 | BU5T-14474-UA | |||
| 4 | VMP14 (WH-OG) | 22 | BU5T-14474-UA | |||
| 5 | CLS05 (BU-GY) | 22 | BU5T-14474-UA | |||
| 6 | CLS45 (BN-GN) | 20 | BU5T-14474-UA | |||
| 7 | CAT09 (GN) | 14 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 7 | CAT09 (GN) | 16 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 8 | CAT11 (BN) | 14 | 1F1T-14474-GA|1F1T-14474-JA | |||
| 8 | CAT11 (BN) | 16 | 1F1T-14474-GA|1F1T-14474-JA | |||
| 9 | CAT06 (YE) | 14 | 1F1T-14474-GA|1F1T-14474-JA | |||
| 9 | CAT06 (YE) | 16 | 1F1T-14474-GA|1F1T-14474-JA | |||
| 10 | VMP16 (YE-GY) | 22 | BU5T-14474-UA | |||
| 11 | * | * | N/A | |||
| 12 | RMP07 (GN-WH) | 22 | BU5T-14474-UA | |||
| 13 | CAT03 (GY-BN) | 18 | 7C3T-14474-DA | |||
| 14 | VMP17 (YE-OG) | 22 | BU5T-14474-UA | |||
| 15 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1491
Service Part Number:
7U2Z-14S411-JC
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Switch - Turn Signal
