Connector End View (C411) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C411 | INLINE | LT GY | 1440513A409 | Not Available | ||||

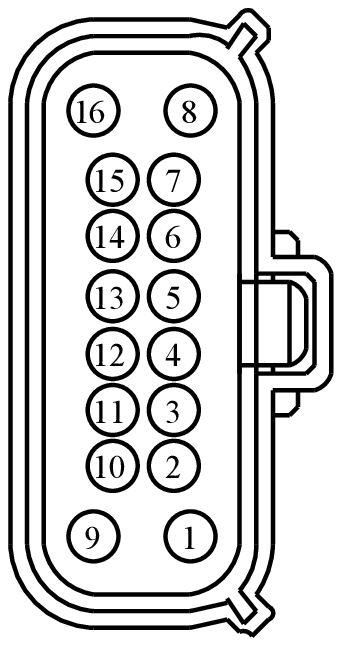

MALE
Harness
14405

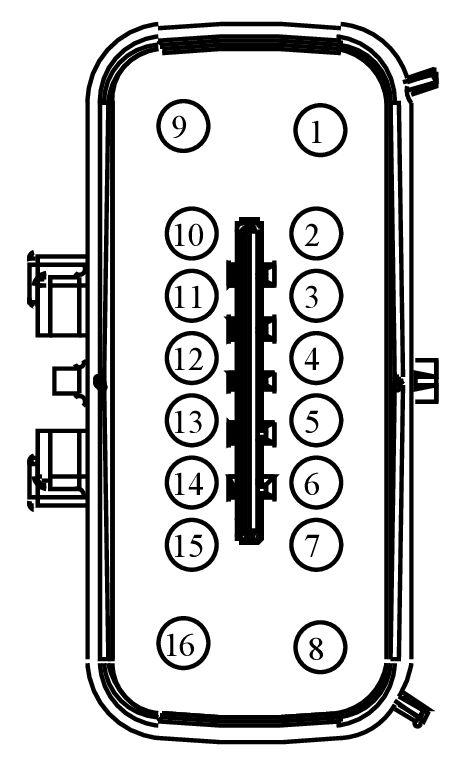

FEMALE
Harness
13A409
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA|7C3T-14474-DA | Not Available | |
| BU5T-14421-HA|2L1T-14421-CA | Not Available | |
| 97BG-14421-BDA|97BG-14421-BEA | Not Available | |
| 1F1T-14474-EA|1F1T-14474-GA | Not Available | |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 1F1T-14474-GA | DU2Z-14474-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 97BG-14421-BFA | EU2Z-14421-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL11 (GY-BN) | 14 | 97BG-14421-BFA | |||
| 2 | CLS10 (GN-BN) | 18 | 2L1T-14421-CA | |||
| 3 | CLS05 (BU-GY) | 16 | BU5T-14421-HA|2L1T-14421-CA | |||
| 3 | CLS05 (BU-GY) | 22 | BU5T-14421-HA|2L1T-14421-CA | |||
| 4 | CLS64 (GN-VT) | 22 | BU5T-14421-HA | |||
| 4 | VDB06 (GY-OG) | 22 | BU5T-14421-HA | |||
| 5 | VDB06 (GY-OG) | 22 | BU5T-14421-HA | |||
| 6 | CLS19 (VT-OG) | 22 | BU5T-14421-HA | |||
| 7 | CLS18 (GY-BN) | 22 | BU5T-14421-HA | |||
| 8 | CLS23 (GY-OG) | 16 | 97BG-14421-BDA|97BG-14421-BEA | |||
| 8 | CLS23 (GY-OG) | 22 | 97BG-14421-BDA|97BG-14421-BEA | |||
| 9 | CPL13 (BN-GN) | 14 | 97BG-14421-BFA | |||
| 10 | CLN13 (WH-BU) | 22 | BU5T-14421-HA | |||
| 11 | CPL44 (YE-OG) | 22 | BU5T-14421-HA | |||
| 12 | VDB07 (VT-OG) | 22 | BU5T-14421-HA | |||
| 13 | VDB07 (VT-OG) | 22 | BU5T-14421-HA | |||
| 14 | VLN74 (GN-BU) | 22 | BU5T-14421-HA | |||
| 15 | CLS60 (BU-GN) | 22 | BU5T-14421-HA | |||
| 16 | CLS27 (GN-OG) | 16 | 97BG-14421-BDA|97BG-14421-BEA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL11 (GY-BN) | 16 | 1F1T-14474-GA | |||
| 2 | CLS10 (GN-BN) | 20 | BU5T-14474-UA | |||
| 3 | CLS05 (BU-GY) | 16 | BU5T-14474-UA|7C3T-14474-DA | |||
| 3 | CLS05 (BU-GY) | 22 | BU5T-14474-UA|7C3T-14474-DA | |||
| 4 | CLS64 (GN-VT) | 22 | BU5T-14474-UA | |||
| 4 | VDB06 (GY-OG) | 22 | BU5T-14474-UA | |||
| 5 | VDB06 (GY-OG) | 22 | BU5T-14474-UA | |||
| 6 | CLS19 (VT-OG) | 22 | BU5T-14474-UA | |||
| 7 | CLS18 (GY-BN) | 22 | BU5T-14474-UA | |||
| 8 | CLS23 (GY-OG) | 16 | 1F1T-14474-EA|1F1T-14474-GA | |||
| 8 | CLS23 (GY-OG) | 22 | 1F1T-14474-EA|1F1T-14474-GA | |||
| 9 | CPL13 (BN-GN) | 16 | 1F1T-14474-GA | |||
| 10 | CLN13 (WH-BU) | 22 | BU5T-14474-UA | |||
| 11 | CPL44 (YE-OG) | 22 | BU5T-14474-UA | |||
| 12 | VDB07 (VT-OG) | 22 | BU5T-14474-UA | |||
| 13 | VDB07 (VT-OG) | 22 | BU5T-14474-UA | |||
| 14 | VLN74 (GN-BU) | 22 | BU5T-14474-UA | |||
| 15 | CLS60 (BU-GN) | 22 | BU5T-14474-UA | |||
| 16 | CLS27 (GN-OG) | 16 | 1F1T-14474-EA|1F1T-14474-GA | |||
