Connector End View (C408) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C408 | INLINE | DK GY | 1440513A409 | See Below | ||||

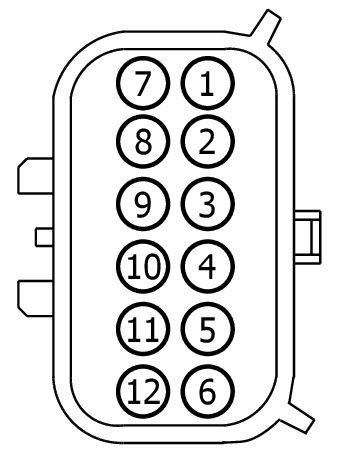

MALE
Harness
14405

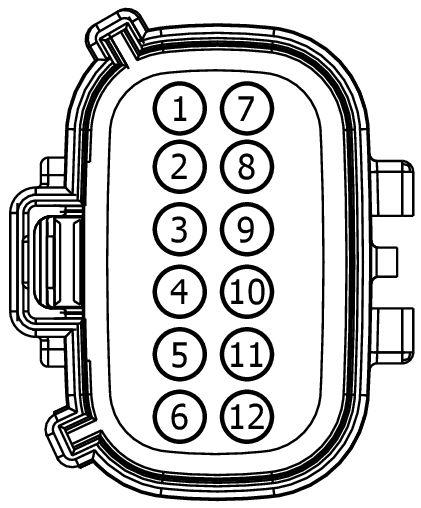

FEMALE
Harness
13A409
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *BU5T-14474-UA | Not Available | |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL10 (GN-WH) | 16 | 2L1T-14421-CA | |||
| 2 | CPL60 (BN-YE) | 22 | BU5T-14421-HA | |||
| 3 | CLS54 (BU-OG) | 22 | BU5T-14421-HA | |||
| 4 | CLS55 (GN-BU) | 22 | BU5T-14421-HA | |||
| 5 | VPK08 (WH-OG) | 22 | BU5T-14421-HA | |||
| 6 | RPK08 (YE-GN) | 22 | BU5T-14421-HA | |||
| 7 | CLN25 (WH-GN) | 22 | BU5T-14421-HA | |||
| 8 | CBBB3 (WH-BN) | 22 | BU5T-14421-HA | |||
| 9 | VMP24 (WH) | 22 | BU5T-14421-HA | |||
| 10 | RMP19 (BU-GY) | 22 | BU5T-14421-HA | |||
| 11 | VMP19 (WH-GN) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL10 (GN-WH) | 18 | 7C3T-14474-DA | |||
| 2 | CPL60 (BN-YE) | 22 | BU5T-14474-UA | |||
| 3 | CLS54 (BU-OG) | 22 | BU5T-14474-UA | |||
| 4 | CLS55 (GN-BU) | 22 | BU5T-14474-UA | |||
| 5 | VPK08 (WH-OG) | 22 | BU5T-14474-UA | |||
| 6 | RPK08 (YE-GN) | 22 | BU5T-14474-UA | |||
| 7 | CLN25 (WH-GN) | 22 | BU5T-14474-UA | |||
| 8 | CBBB3 (WH-BN) | 22 | BU5T-14474-UA | |||
| 9 | VMP24 (WH) | 22 | BU5T-14474-UA | |||
| 10 | RMP19 (BU-GY) | 22 | BU5T-14474-UA | |||
| 11 | VMP19 (WH-GN) | 22 | BU5T-14474-UA | |||

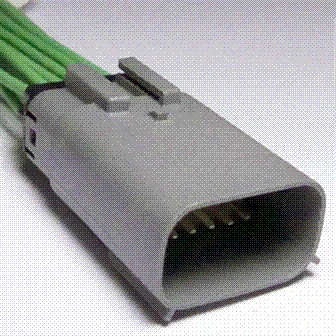

Available Pigtail Kits
Pigtail Kit Part Number WPT-1547
Service Part Number:
JU2Z-14S411-AMA
Gauge:
16
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Connector - Inline
