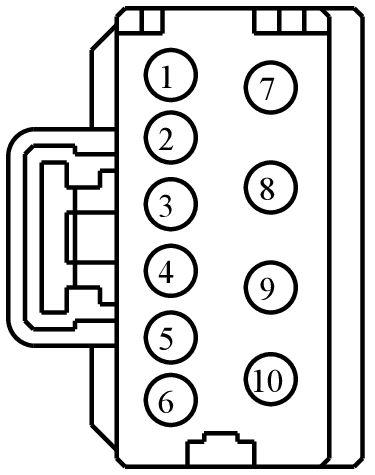

Connector End View (C341C) - DRIVER FRONT SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C341C | DRIVER FRONT SEAT MODULE (DSM) | BK | 14D231 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| 3M5T-14474-HCA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | 7C3T-14474-EA | ||||
| 2 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | 7C3T-14474-EA | ||||
| 3 | CPS08 (VT-OG) | 14 | CTRL MOD. - DRIVER SEAT RECLINE RECLINE | 7C3T-14474-EA | ||||
| 4 | CPS07 (GY-BN) | 14 | CTRL MOD. - DRIVER SEAT RECLINE INCLINE | 7C3T-14474-EA | ||||
| 5 | CPS01 (GN-BU) | 14 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | 7C3T-14474-EA | ||||
| 6 | CPS06 (GN-WH) | 14 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | 7C3T-14474-EA | ||||
| 7 | GD904 (BK-BU) | 14 | GROUND | 3M5T-14474-HBA | ||||
| 8 | GD904 (BK-BU) | 14 | GROUND | 3M5T-14474-HBA | ||||
| 9 | GD904 (BK-BU) | 14 | GROUND | 3M5T-14474-HCA | ||||
| 10 | CPS02 (GY-YE) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | 3M5T-14474-HBA | ||||

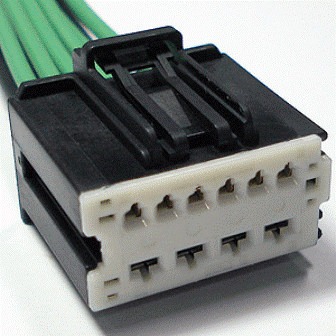

Available Pigtail Kits
Pigtail Kit Part Number WPT-1042
Service Part Number:
AU2Z-14S411-CA
Gauge:
12 14
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Module - Transfer Case Shift Control
