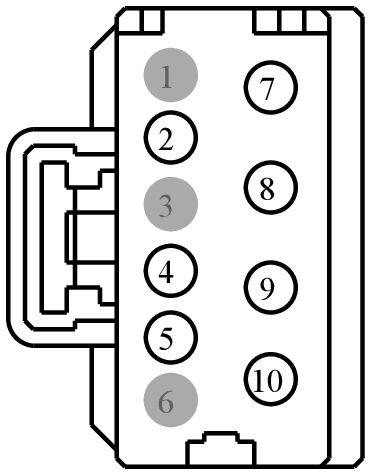

Connector End View (C341B) - DRIVER FRONT SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C341B | DRIVER FRONT SEAT MODULE (DSM) | GY | 14D231 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| 3M5T-14474-HCA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CHS02 (YE-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER + | 7C3T-14474-DA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | RHS02 (BU-OG) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER - | 7C3T-14474-DA | ||||
| 5 | CHS07 (GY-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER + | 7C3T-14474-DA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | RHS07 (BU) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER - | 3M5T-14474-HBA | ||||
| 8 | SBB66 (GN-RD) | 14 | FUSE - 77 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
| 9 | SBB66 (GN-RD) | 14 | FUSE - 77 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
| 10 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH | 3M5T-14474-HCA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1354
Service Part Number:
DU2Z-14S411-ADA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Radio - Amplifier
