Connector End View (C1046) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1046 | INLINE | BK | 12C50814B485 | See Below | ||||

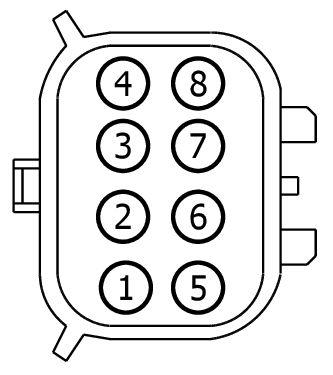

MALE
Harness
12C508

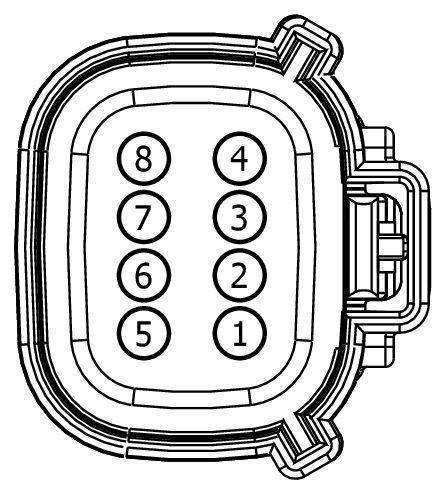

FEMALE
Harness
14B485
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VE802 (BN-BU) | 18 | 2L1T-14421-CA | |||
| 2 | RE324 (BN-GN) | 18 | 2L1T-14421-CA | |||
| 3 | RE344 (GN-BN) | 18 | 2L1T-14421-CA | |||
| 4 | VE828 (YE-OG) | 18 | 2L1T-14421-CA | |||
| 5 | VE801 (VT-OG) | 18 | 2L1T-14421-CA | |||
| 6 | RE323 (WH-BN) | 18 | 2L1T-14421-CA | |||
| 7 | RE345 (VT-GY) | 18 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VE802 (BN-BU) | 18 | 7C3T-14474-DA | |||
| 2 | RE324 (BN-GN) | 18 | 7C3T-14474-DA | |||
| 3 | RE344 (GN-BN) | 18 | 7C3T-14474-DA | |||
| 4 | VE828 (YE-OG) | 18 | 7C3T-14474-DA | |||
| 5 | VE801 (VT-OG) | 18 | 7C3T-14474-DA | |||
| 6 | RE323 (WH-BN) | 18 | 7C3T-14474-DA | |||
| 7 | RE345 (VT-GY) | 18 | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1605
Service Part Number:
FU2Z-14S411-DC
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Mirror - Sideview / Heated
- Module - Anti-Lock Brake System
