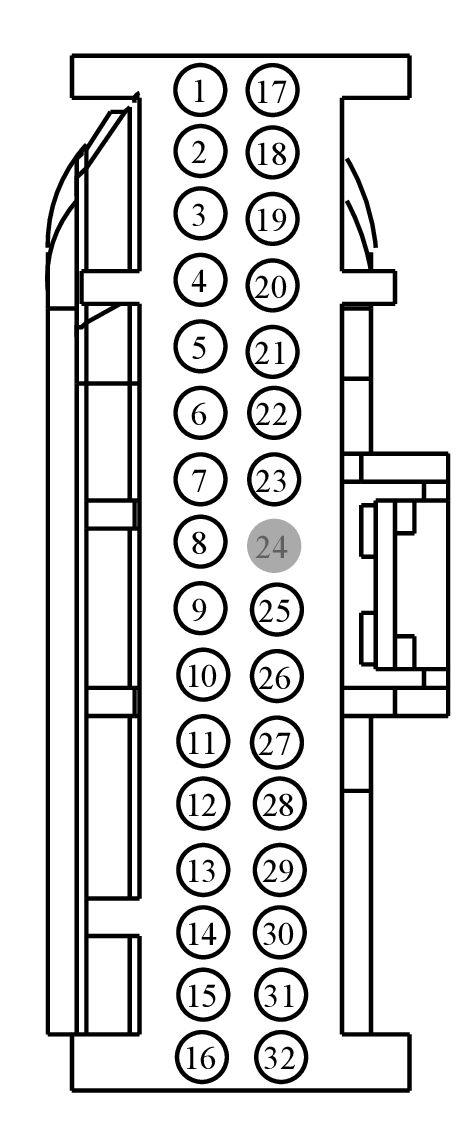

Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1035C | BATTERY JUNCTION BOX (BJB) | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB|FU5T-14474-LB | Not Available | |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS19 (VT-OG) | 22 | CTRL MOD. - STOP/TURN RIGHT (INBOARD) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 1 | CAC01 (GN-BU) | 22 | SWITCH - UPFITTER #1 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 2 | CE226 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 2 | CH312 (YE-OG) | 22 | CTRL MOD. - RELAY PTC BANK 3 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 3 | RE226 (GN-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL INJECTION PUMP (FVRRTN) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 4 | CDC43 (YE-BU) | 22 | RELAY - ELECTRICAL STEERING COLUMN LOCK | 9U5T-14474-DB | ||||
| 5 | CH302 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 6 | CEC01 (WH-BU) | 22 | CTRL MOD. - COOLING FAN CONTROL (FC2) | 9U5T-14474-DB | ||||
| 6 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 9U5T-14474-DB | ||||
| 7 | CH123 (VT-GN) | 22 | CTRL MOD. - BLOWER MOTOR RELAY | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 8 | CDC55 (GY) | 22 | RELAY - RUN START | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 9 | CRH04 (VT-GN) | 22 | CTRL MOD. - RELAY HORN | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 10 | CEC02 (GN-BU) | 22 | CTRL MOD. - COOLING FAN CONTROL (FC1) | 9U5T-14474-DB | ||||
| 10 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 9U5T-14474-DB | ||||
| 11 | CDC64 (WH-BU) | 22 | RELAY - RUN ACCESSORY | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 12 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 13 | CDC12 (YE) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 14 | CPM41 (VT-WH) | 22 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE IN (IF PLUS) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 14 | CAC02 (GY-BN) | 22 | SWITCH - UPFITTER #2 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 15 | CPM42 (YE-OG) | 22 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE OUT (IF PLUS) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 15 | CAC16 (VT-OG) | 22 | SWITCH - UPFITTER #6 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 16 | CDC65 (GN-BU) | 22 | RELAY - LOAD MANAGEMENT (LOAD SHED) | 9U5T-14474-DB | ||||
| 17 | CLS18 (GY-BN) | 22 | CTRL MOD. - STOP/TURN LEFT (INBOARD) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 17 | CAC15 (BU-BN) | 22 | SWITCH - UPFITTER #5 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 18 | CE302 (YE-BU) | 22 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 19 | CE188 (BN) | 22 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLING FAN RELAY | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 19 | CH310 (GN) | 22 | CTRL MOD. - RELAY PTC BANK 1 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 20 | CLF30 (VT-BN) | 22 | RELAY- BEAM LOW LEFT | 9U5T-14474-DB | ||||
| 21 | CRD02 (BN-BU) | 22 | CTRL MOD. - RELAY HEATER REAR WINDOW | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 22 | CLF31 (YE-GY) | 22 | RELAY- BEAM LOW RIGHT | 9U5T-14474-DB | ||||
| 23 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 23 | CAC03 (WH-VT) | 22 | SWITCH - UPFITTER #3 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | CPW58 (YE-GN) | 22 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # DOWN OR LEFT | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 25 | CPW58 (YE-OG) | 22 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # DOWN OR LEFT | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 26 | CLN72 (GY) | 22 | CTRL MOD. - ENGINE COMPARTMENT LAMP | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 27 | CAT17 (BN) | 22 | RELAY - TRAILER TOW PARK LAMPS (COLOR TO SAE 1239) | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 28 | CAC04 (WH-BU) | 22 | SWITCH - UPFITTER #4 | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 28 | CE513 (VT-GN) | 22 | CONTROLLER - GLOW PLUG | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 29 | CPW59 (VT-BN) | 22 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # UP OR RIGHT | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 30 | CH311 (VT-GN) | 22 | CTRL MOD. - RELAY PTC BANK 2 | FU5T-14474-LB | ||||
| 31 | CDC71 (YE-GY) | 22 | CTRL MOD. - POWER OUTLET ENABLE OR SET | 9U5T-14474-DB|FU5T-14474-LB | ||||
| 32 | CDC72 (BN-WH) | 22 | CTRL MOD. - POWER OUTLET DISABLE OR RESET | 9U5T-14474-DB|FU5T-14474-LB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1512
Service Part Number:
JU2Z-14S411-DA
Gauge:
20
Pin material:
Silver
Cavities:
32
Vehicle Uses:
- Module - Body Control
