Connector End View (C316) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C316 | INLINE | BK | 14A00514405 | Not Available | ||||

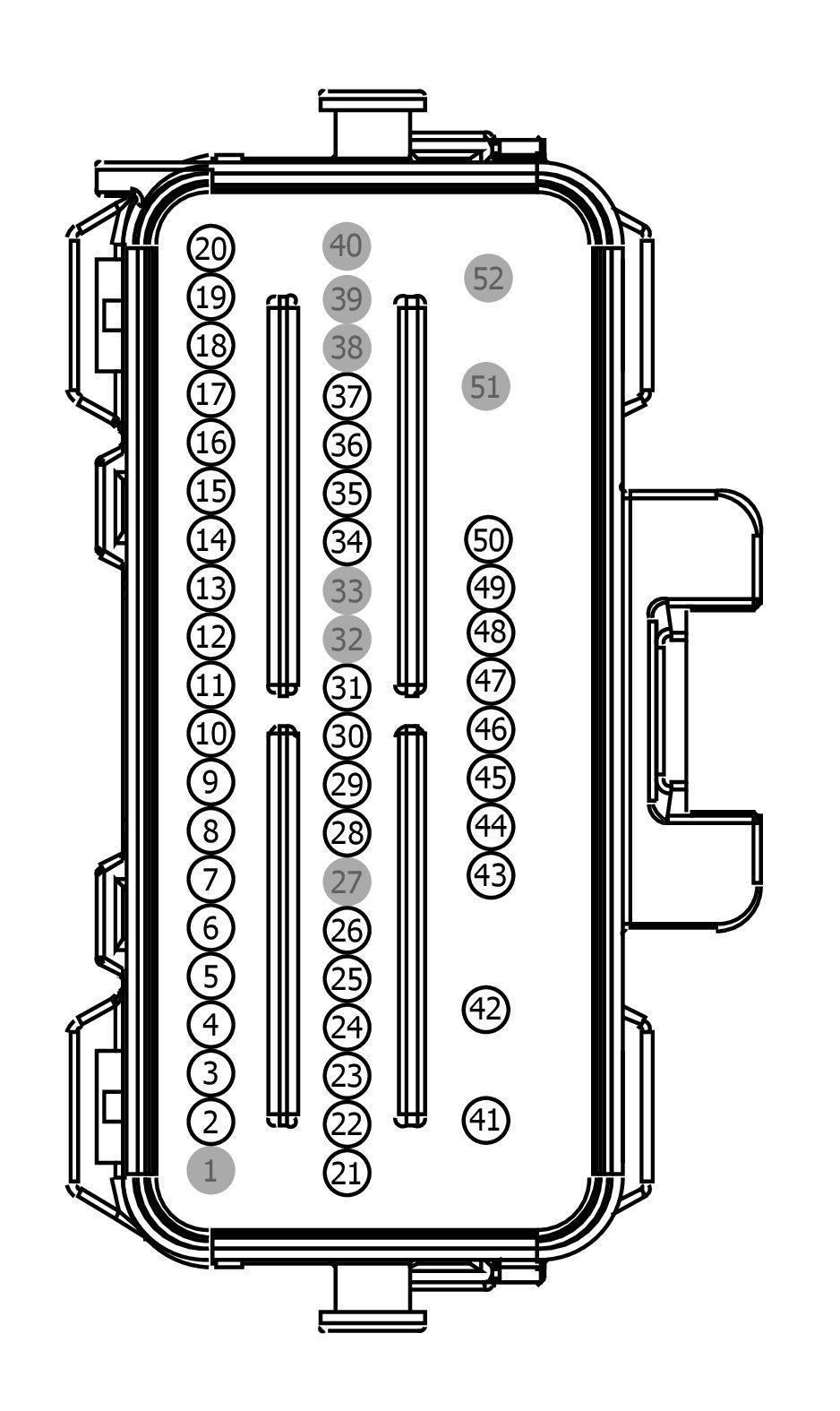

MALE
Harness
14A005

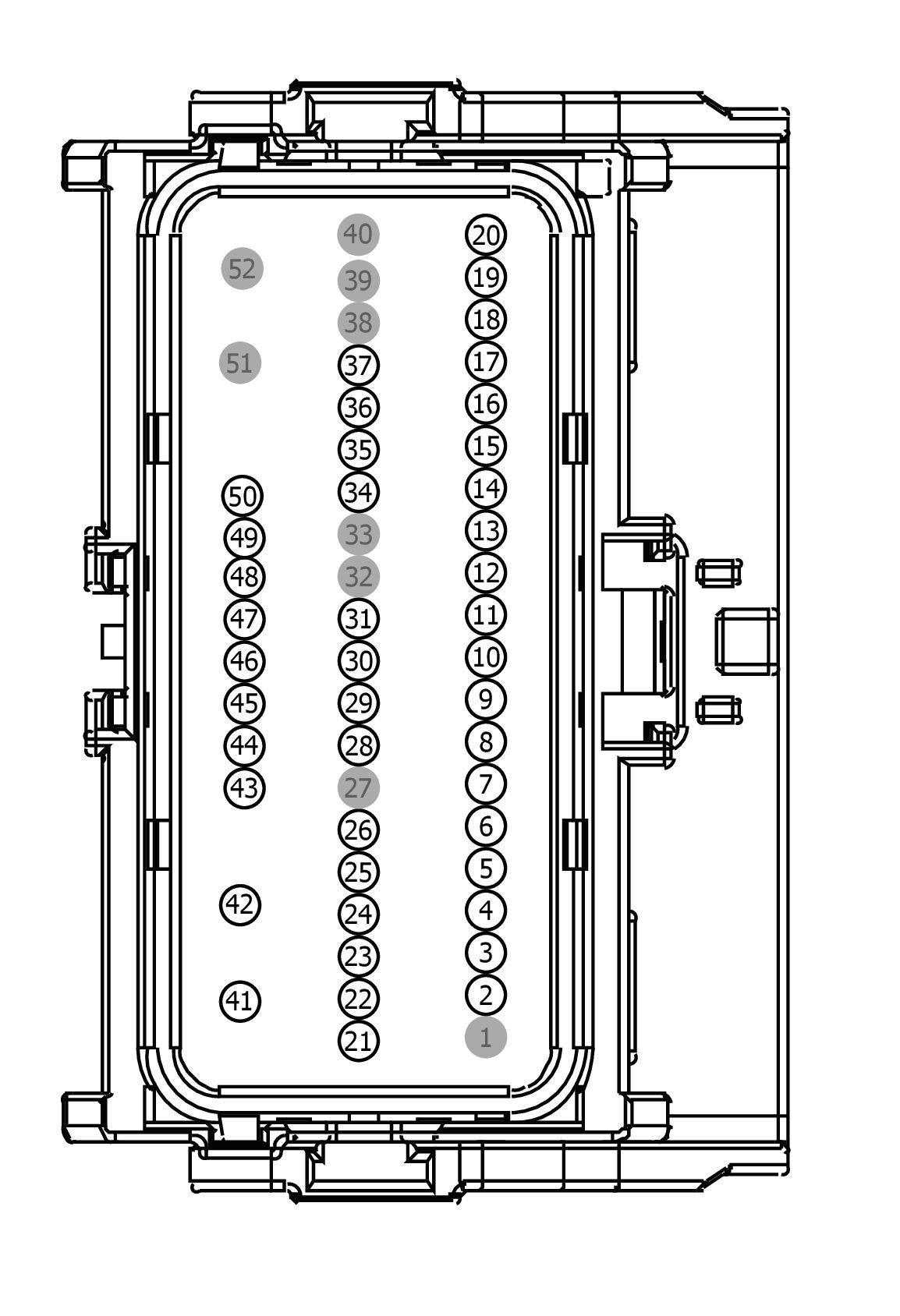

FEMALE
Harness
14405
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14421-DA|AU5T-14421-EA | Not Available | |
| CU5T-14474-DB | Not Available | |
| AU5T-14474-DA|AU5T-14474-CA | Not Available | |
| AU5T-14474-CA | Not Available | |
| AU5T-14474-BA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| CU5T-14474-EB | DU2Z-14474-CA | 0.64 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| AU5T-14421-EA | EU2Z-14421-CA | 1.5 |
| DU5T-14474-TAB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | CLS45 (BN-GN) | 22 | 9U5T-14421-BA | |||
| 3 | CPL44 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 4 | VDB06 (GY-OG) | 22 | 9U5T-14421-BA | |||
| 5 | VDB07 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 6 | CLS19 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 7 | CLS18 (GY-BN) | 22 | 9U5T-14421-BA | |||
| 8 | VMP14 (WH-OG) | 22 | 9U5T-14421-BA | |||
| 9 | VMP15 (YE-GN) | 22 | 9U5T-14421-BA | |||
| 10 | VMP16 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 11 | VMP17 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 12 | RMP07 (GN-WH) | 22 | 9U5T-14421-BA | |||
| 13 | LMP07 (BU-WH) | 22 | 9U5T-14421-BA | |||
| 14 | DMP19 (BK) | 22 | 9U5T-14421-BA | |||
| 15 | VMP19 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 16 | RMP19 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 17 | CCD05 (GN-BU) | 18 | 9U5T-14421-CA | |||
| 18 | RCD05 (YE-BU) | 18 | 9U5T-14421-CA | |||
| 19 | CCD06 (VT-GY) | 18 | 9U5T-14421-CA | |||
| 20 | RCD06 (BU-BN) | 18 | 9U5T-14421-CA | |||
| 21 | CLS05 (BU) | 16 | AU5T-14421-DA|AU5T-14421-EA | |||
| 21 | CLS05 (BU-GY) | 20 | AU5T-14421-DA|AU5T-14421-EA | |||
| 21 | CLS05 (BU-GY) | 22 | AU5T-14421-DA|AU5T-14421-EA | |||
| 22 | VMP24 (WH) | 22 | 9U5T-14421-BA | |||
| 23 | CPL60 (BN-YE) | 22 | 9U5T-14421-BA | |||
| 24 | VDB06 (GY-OG) | 22 | 9U5T-14421-BA | |||
| 25 | VDB07 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 26 | CLS55 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 27 | * | * | N/A | |||
| 28 | CLS54 (BU-OG) | 22 | 9U5T-14421-BA | |||
| 29 | CLN25 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 30 | VLN74 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 31 | CLN13 (WH-BU) | 22 | 9U5T-14421-BA | |||
| 32 | * | * | N/A | |||
| 33 | * | * | N/A | |||
| 34 | RMC32 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 35 | VMC11 (YE-VT) | 22 | 9U5T-14421-BA | |||
| 36 | VPK08 (WH-OG) | 22 | 9U5T-14421-BA | |||
| 37 | RPK08 (YE-GN) | 22 | 9U5T-14421-BA | |||
| 38 | * | * | N/A | |||
| 39 | * | * | N/A | |||
| 40 | * | * | N/A | |||
| 41 | CAT19 (BU) | 12 | 8U5T-14421-CA | |||
| 42 | CAT14 (OG) | 16 | 8U5T-14421-DA | |||
| 43 | CAT09 (GN) | 16 | AU5T-14421-EA | |||
| 44 | CAT06 (YE) | 16 | AU5T-14421-EA | |||
| 45 | CPL13 (BN-GN) | 16 | AU5T-14421-EA | |||
| 45 | CPL13 (BN-GN) | 18 | AU5T-14421-EA | |||
| 46 | CPL10 (GN-WH) | 16 | AU5T-14421-EA | |||
| 47 | CPL11 (GY-BN) | 16 | AU5T-14421-EA | |||
| 47 | CPL11 (GY-BN) | 18 | AU5T-14421-EA | |||
| 48 | CLS10 (GN-BN) | 18 | AU5T-14421-EA | |||
| 49 | CLS23 (GY) | 22 | AU5T-14421-DA|AU5T-14421-EA | |||
| 49 | CLS23 (GY-OG) | 18 | AU5T-14421-DA|AU5T-14421-EA | |||
| 50 | CLS27 (GN) | 22 | AU5T-14421-DA|AU5T-14421-EA | |||
| 50 | CLS27 (GN-OG) | 18 | AU5T-14421-DA|AU5T-14421-EA | |||
| 51 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | CLS45 (BN-GN) | 22 | DU5T-14474-TAB | |||
| 3 | CPL44 (YE-OG) | 22 | DU5T-14474-TAB | |||
| 4 | VDB06 (GY-OG) | 22 | DU5T-14474-TAB | |||
| 5 | VDB07 (VT-OG) | 22 | DU5T-14474-TAB | |||
| 6 | CLS19 (VT-OG) | 22 | DU5T-14474-TAB | |||
| 7 | CLS18 (GY-BN) | 22 | DU5T-14474-TAB | |||
| 8 | VMP14 (WH-OG) | 22 | DU5T-14474-TAB | |||
| 9 | VMP15 (YE-GN) | 22 | DU5T-14474-TAB | |||
| 10 | VMP16 (YE-GY) | 22 | DU5T-14474-TAB | |||
| 11 | VMP17 (YE-OG) | 22 | DU5T-14474-TAB | |||
| 12 | RMP07 (GN-WH) | 22 | DU5T-14474-TAB | |||
| 13 | LMP07 (BU-WH) | 22 | DU5T-14474-TAB | |||
| 14 | DMP19 (BK) | 20 | CU5T-14474-EB | |||
| 15 | VMP19 (WH-GN) | 22 | DU5T-14474-TAB | |||
| 16 | RMP19 (BU-GY) | 22 | DU5T-14474-TAB | |||
| 17 | CCD05 (GN-BU) | 18 | CU5T-14474-DB | |||
| 18 | RCD05 (YE-BU) | 18 | CU5T-14474-DB | |||
| 19 | CCD06 (VT-GY) | 18 | CU5T-14474-DB | |||
| 20 | RCD06 (BU-BN) | 18 | CU5T-14474-DB | |||
| 21 | CLS05 (BU-GY) | 16 | AU5T-14474-DA|AU5T-14474-CA | |||
| 21 | CLS05 (BU-GY) | 22 | AU5T-14474-DA|AU5T-14474-CA | |||
| 22 | VMP24 (WH) | 22 | DU5T-14474-TAB | |||
| 23 | CPL60 (BN-YE) | 22 | DU5T-14474-TAB | |||
| 24 | VDB06 (GY-OG) | 22 | DU5T-14474-TAB | |||
| 25 | VDB07 (VT-OG) | 22 | DU5T-14474-TAB | |||
| 26 | CLS55 (GN-BU) | 22 | DU5T-14474-TAB | |||
| 27 | * | * | N/A | |||
| 28 | CLS54 (BU-OG) | 22 | DU5T-14474-TAB | |||
| 29 | CLN25 (WH-GN) | 22 | DU5T-14474-TAB | |||
| 30 | VLN74 (GN-BU) | 22 | DU5T-14474-TAB | |||
| 31 | CLN13 (WH-BU) | 22 | DU5T-14474-TAB | |||
| 32 | * | * | N/A | |||
| 33 | * | * | N/A | |||
| 34 | RMC32 (GN-BU) | 18 | CU5T-14474-DB | |||
| 35 | VMC11 (YE-VT) | 18 | CU5T-14474-DB | |||
| 36 | VPK08 (WH-OG) | 22 | DU5T-14474-TAB | |||
| 37 | RPK08 (YE-GN) | 22 | DU5T-14474-TAB | |||
| 38 | * | * | N/A | |||
| 39 | * | * | N/A | |||
| 40 | * | * | N/A | |||
| 41 | CAT19 (BU) | 12 | F8VB-14474-AA | |||
| 42 | CAT14 (OG) | 16 | F8VB-14474-BA | |||
| 43 | CAT09 (GN) | 16 | AU5T-14474-CA | |||
| 44 | CAT06 (YE) | 16 | AU5T-14474-CA | |||
| 45 | CPL13 (BN-GN) | 14 | AU5T-14474-BA | |||
| 46 | CPL10 (GN-WH) | 16 | AU5T-14474-CA | |||
| 47 | CPL11 (GY-BN) | 14 | AU5T-14474-BA | |||
| 48 | CLS10 (GN-BN) | 18 | AU5T-14474-CA | |||
| 49 | CLS23 (GY-OG) | 16 | AU5T-14474-DA|AU5T-14474-CA | |||
| 49 | CLS23 (GY-OG) | 22 | AU5T-14474-DA|AU5T-14474-CA | |||
| 50 | CLS27 (GN-OG) | 16 | AU5T-14474-DA|AU5T-14474-CA | |||
| 50 | CLS27 (GN-OG) | 22 | AU5T-14474-DA|AU5T-14474-CA | |||
| 51 | * | * | N/A | |||
