Connector End View (C315) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C315 | INLINE | BK | 14D23114A005 | Not Available | ||||

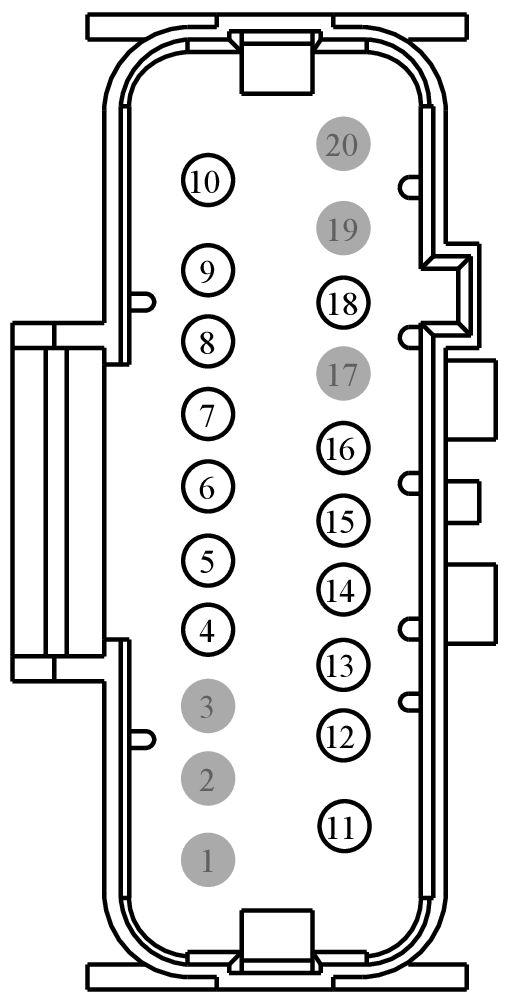

MALE
Harness
14D231

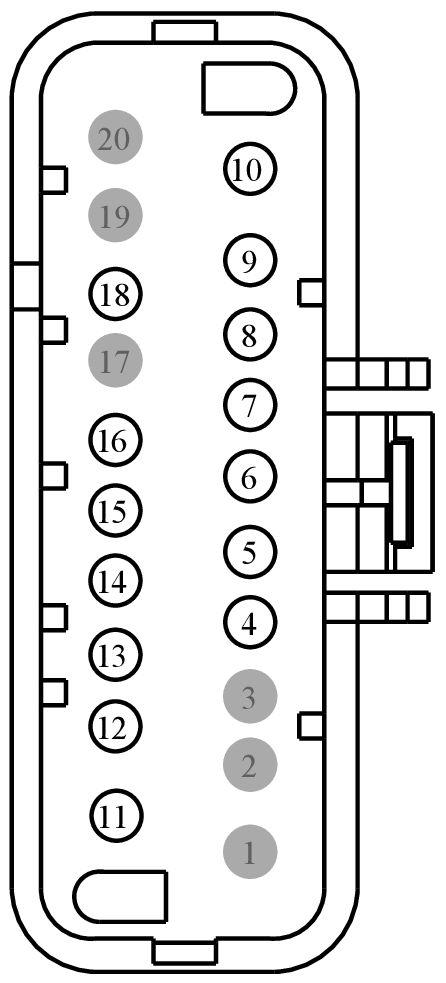

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| 97BG-14421-ABB | Not Available | |
| 97BG-14421-BBA | EU2Z-14421-EA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | CPP22 (GY-BN) | 18 | 97BG-14421-ABB | |||
| 5 | CPP04 (GY) | 18 | 97BG-14421-ABB | |||
| 6 | VPP08 (WH) | 20 | 97BG-14421-AAB | |||
| 7 | CPP01 (WH-OG) | 18 | 97BG-14421-ABB | |||
| 8 | CPP23 (VT-GY) | 18 | 97BG-14421-ABB | |||
| 9 | CPP03 (GN-VT) | 18 | 97BG-14421-ABB | |||
| 10 | CBX04 (WH-RD) | 16 | 97BG-14421-BBA | |||
| 11 | * | * | N/A | |||
| 12 | CPP02 (BN) | 18 | 97BG-14421-ABB | |||
| 13 | CPP09 (VT-OG) | 20 | 97BG-14421-AAB | |||
| 14 | CPP10 (BN-BU) | 20 | 97BG-14421-AAB | |||
| 15 | VPP17 (VT-BN) | 20 | 97BG-14421-AAB | |||
| 16 | RPS12 (YE-VT) | 20 | 97BG-14421-AAB | |||
| 17 | * | * | N/A | |||
| 18 | VPP16 (BU-BN) | 20 | 97BG-14421-AAB | |||
| 19 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | CPP22 (GY-BN) | 20 | BU5T-14474-UA | |||
| 5 | CPP04 (GY) | 20 | BU5T-14474-UA | |||
| 6 | VPP08 (WH) | 20 | BU5T-14474-UA | |||
| 7 | CPP01 (WH-OG) | 20 | BU5T-14474-UA | |||
| 8 | CPP23 (VT-GY) | 20 | BU5T-14474-UA | |||
| 9 | CPP03 (GN-VT) | 20 | BU5T-14474-UA | |||
| 10 | SBP02 (YE-RD) | 20 | 3M5T-14474-HAA | |||
| 11 | GD233 (BK) | 16 | 3M5T-14474-HBA | |||
| 12 | CPP02 (BN) | 20 | BU5T-14474-UA | |||
| 13 | CPP09 (VT-OG) | 20 | BU5T-14474-UA | |||
| 14 | CPP10 (BN-BU) | 20 | BU5T-14474-UA | |||
| 15 | VPP17 (VT-BN) | 20 | BU5T-14474-UA | |||
| 16 | RPP06 (GN) | 20 | BU5T-14474-UA | |||
| 17 | * | * | N/A | |||
| 18 | LPP06 (YE-BU) | 20 | BU5T-14474-UA | |||
| 19 | * | * | N/A | |||
