Connector End View (C265) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C265 | INLINE | NA | 12A58114A005 | Not Available | ||||

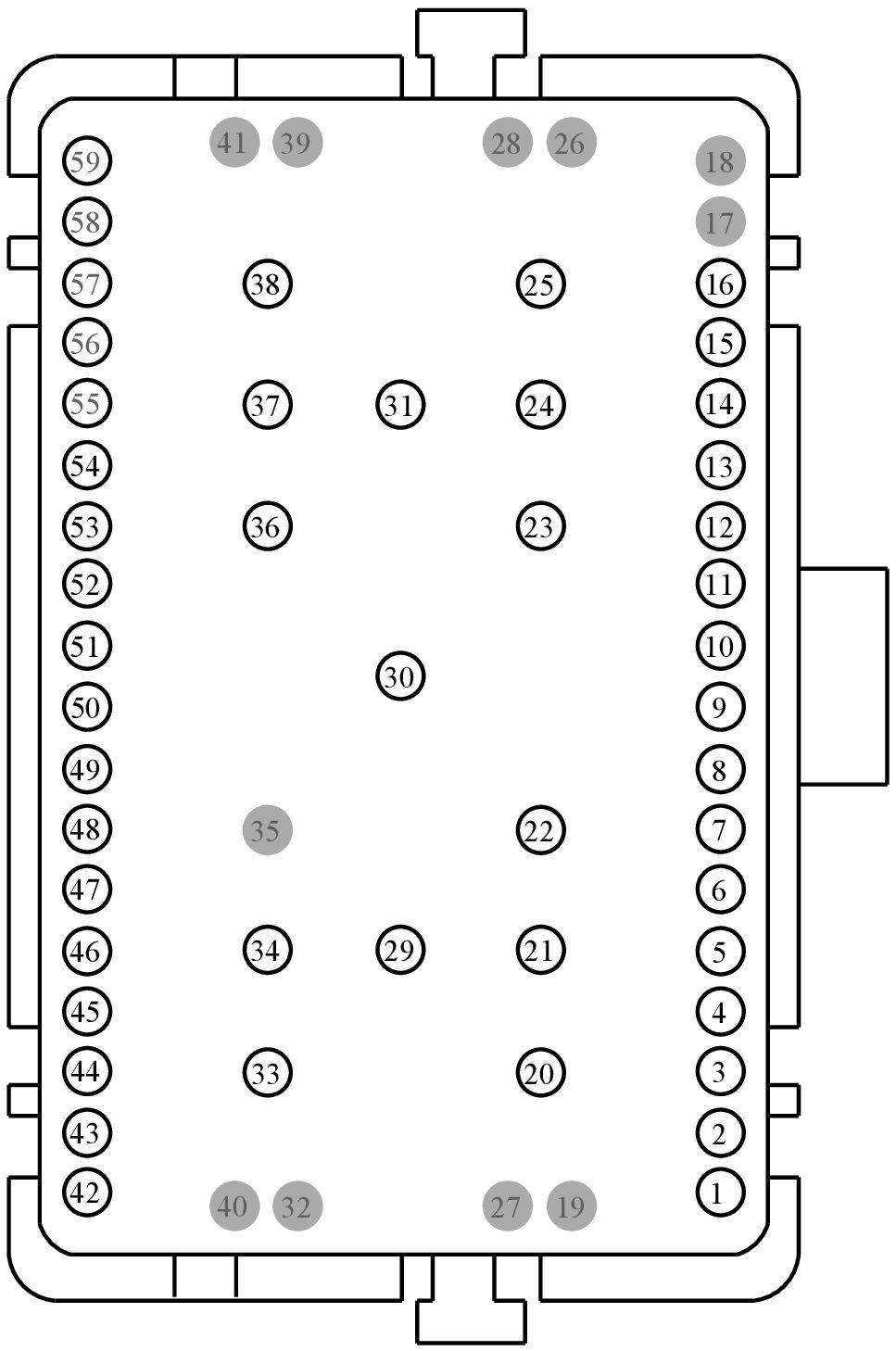

MALE
Harness
12A581

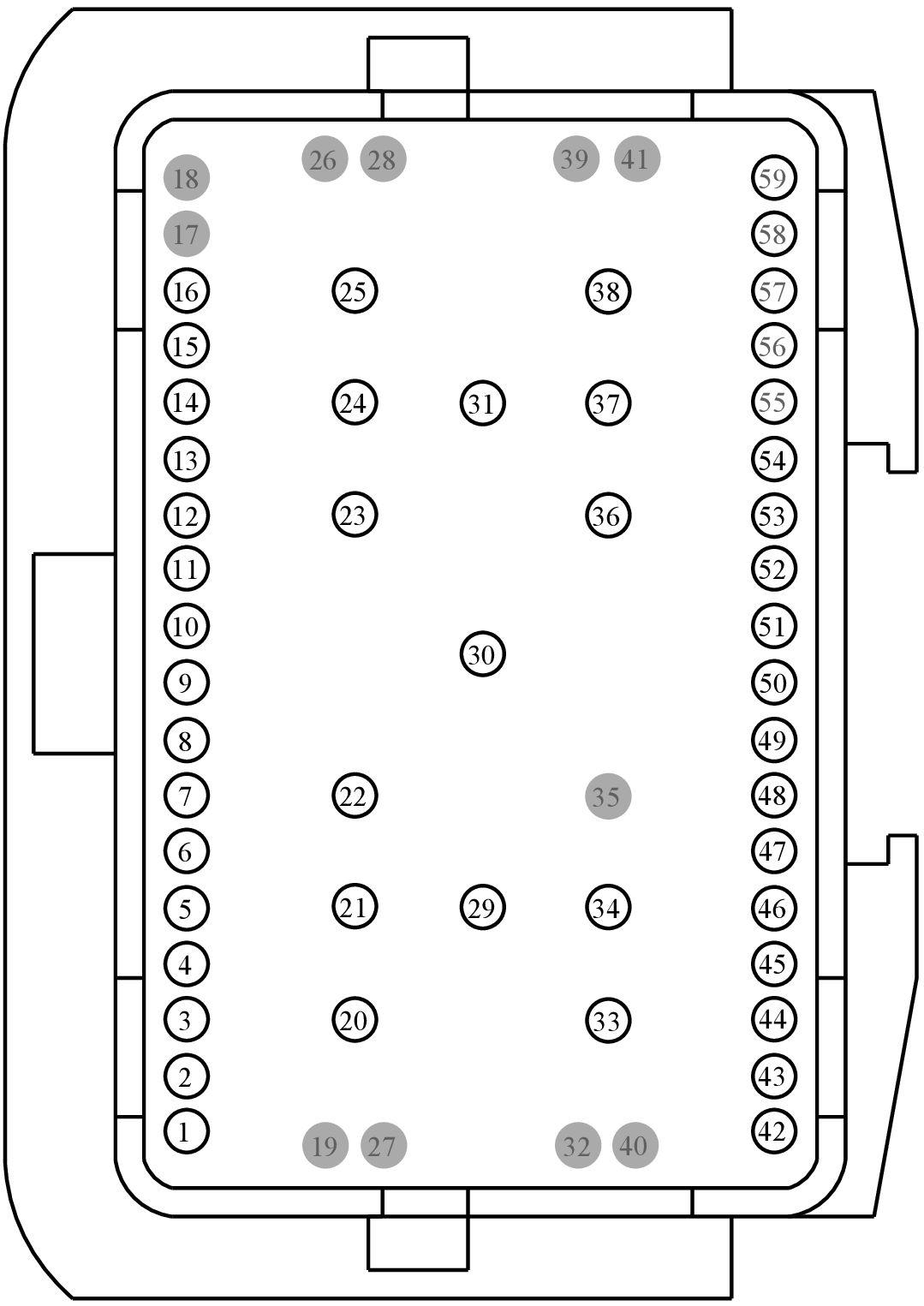

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-BA | Not Available | |
| 97BG-14421-BCA|97BG-14421-BBA | Not Available | |
| *1L2T-14421-AA | Not Available | |
| *XW4T-14421-EA | Not Available |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE407 (YE-VT) | 22 | 1L2T-14421-BA | |||
| 2 | VE750 (GN-BU) | 22 | 1L2T-14421-BA | |||
| 3 | CBB58 (GY-OG) | 22 | 1L2T-14421-BA | |||
| 4 | CR167 (YE-VT) | 22 | 1L2T-14421-BA | |||
| 5 | CBB93 (GY-BN) | 22 | 1L2T-14421-BA | |||
| 6 | CBB93 (GY-BN) | 22 | 1L2T-14421-BA | |||
| 7 | CPM44 (GN-OG) | 22 | 1L2T-14421-BA | |||
| 8 | CPM43 (WH-VT) | 22 | 1L2T-14421-BA | |||
| 9 | CES09 (VT-OG) | 22 | 1L2T-14421-BA | |||
| 10 | VDB25 (GN-OG) | 22 | 1L2T-14421-BA | |||
| 11 | VDB26 (GY-BU) | 22 | 1L2T-14421-BA | |||
| 12 | CBB10 (YE-OG) | 22 | 1L2T-14421-BA | |||
| 13 | CPW58 (YE-GN) | 22 | 1L2T-14421-BA | |||
| 13 | CPW58 (YE-OG) | 22 | 1L2T-14421-BA | |||
| 14 | CPW59 (VT-BN) | 22 | 1L2T-14421-BA | |||
| 15 | VMF04 (BN-BU) | 22 | 1L2T-14421-BA | |||
| 16 | VMF05 (GY-BU) | 22 | 1L2T-14421-BA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | SBB27 (BU-RD) | 16 | 97BG-14421-BBA | |||
| 21 | SBB21 (GY-RD) | 16 | 97BG-14421-BBA | |||
| 22 | SBB77 (GY-OG) | 16 | 97BG-14421-BBA | |||
| 23 | CBB08 (GY-YE) | 16 | 97BG-14421-BBA | |||
| 24 | SBB89 (RD) | 16 | 97BG-14421-BBA | |||
| 25 | CBBA4 (VT-GN) | 18 | 97BG-14421-BBA | |||
| 25 | SBB94 (BN-RD) | 18 | 97BG-14421-BBA | |||
| 25 | SBB94 (RD) | 18 | 97BG-14421-BBA | |||
| 26 | * | * | N/A | |||
| 27 | * | * | N/A | |||
| 28 | * | * | N/A | |||
| 29 | SBF05 (GY-RD) | 10 | *XW4T-14421-EA | |||
| 30 | SBF05 (GY-RD) | 10 | *XW4T-14421-EA | |||
| 31 | CBB99 (BN-WH) | 12 | 97BG-14421-CBA | |||
| 32 | * | * | N/A | |||
| 33 | CPW67 (BN) | 14 | 97BG-14421-BCA | |||
| 34 | CPW68 (VT-OG) | 14 | 97BG-14421-BCA | |||
| 35 | * | * | N/A | |||
| 36 | CBB51 (BN) | 16 | 97BG-14421-BBA | |||
| 37 | CPSC8 (GN-OG) | 20 | 97BG-14421-BAA | |||
| 38 | SBB22 (BN-RD) | 12 | 97BG-14421-BCA|97BG-14421-BBA | |||
| 38 | SBB22 (BN-RD) | 16 | 97BG-14421-BCA|97BG-14421-BBA | |||
| 39 | * | * | N/A | |||
| 40 | * | * | N/A | |||
| 41 | * | * | N/A | |||
| 42 | CBP35 (YE-GY) | 22 | 1L2T-14421-BA | |||
| 43 | VLN04 (VT-GY) | 22 | 1L2T-14421-BA | |||
| 44 | CAC16 (VT-OG) | 22 | 1L2T-14421-BA | |||
| 45 | CAC15 (BU-BN) | 22 | 1L2T-14421-BA | |||
| 46 | CAC04 (WH-BU) | 22 | 1L2T-14421-BA | |||
| 47 | CAC03 (WH-VT) | 22 | 1L2T-14421-BA | |||
| 48 | CAC02 (GY-BN) | 22 | 1L2T-14421-BA | |||
| 49 | CAC01 (GN-BU) | 22 | 1L2T-14421-BA | |||
| 50 | LCD28 (BN-YE) | 22 | 1L2T-14421-BA | |||
| 51 | RCD28 (WH-VT) | 22 | 1L2T-14421-BA | |||
| 52 | VCD11 (GY-VT) | 22 | 1L2T-14421-BA | |||
| 53 | CCD04 (GY-YE) | 18 | *1L2T-14421-AA | |||
| 54 | RCD04 (BU-OG) | 18 | *1L2T-14421-AA | |||
| 55 | * | * | N/A | |||
| 56 | * | * | N/A | |||
| 57 | * | * | N/A | |||
| 58 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE407 (YE-VT) | 22 | 3F2T-14474-SA | |||
| 2 | VE750 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 3 | CBB58 (GY-OG) | 22 | 3F2T-14474-SA | |||
| 4 | CR167 (YE-VT) | 22 | 3F2T-14474-SA | |||
| 5 | CBB93 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 6 | CBB93 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 7 | CPM44 (GN-OG) | 22 | 3F2T-14474-SA | |||
| 8 | CPM43 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 9 | CES09 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 10 | VDB25 (GN-OG) | 22 | 3F2T-14474-SA | |||
| 11 | VDB26 (GY-BU) | 22 | 3F2T-14474-SA | |||
| 12 | CBB10 (YE-OG) | 22 | 3F2T-14474-SA | |||
| 13 | CPW58 (YE-GN) | 22 | 3F2T-14474-SA | |||
| 14 | CPW59 (VT-BN) | 22 | 3F2T-14474-SA | |||
| 15 | VMF04 (BN-BU) | 22 | 3F2T-14474-SA | |||
| 16 | VMF05 (GY-BU) | 22 | 3F2T-14474-SA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | SBB27 (BU-RD) | 14 | 3M5T-14474-HCA | |||
| 21 | SBB21 (GY-RD) | 16 | 3M5T-14474-HBA | |||
| 22 | SBB77 (GY-OG) | 16 | 3M5T-14474-HBA | |||
| 23 | CBB08 (GY-YE) | 16 | 3M5T-14474-HBA | |||
| 24 | SBB89 (RD) | 16 | 3M5T-14474-HBA | |||
| 25 | CBBA4 (VT-GN) | 16 | 3M5T-14474-HBA | |||
| 26 | * | * | N/A | |||
| 27 | * | * | N/A | |||
| 28 | * | * | N/A | |||
| 29 | SBF05 (GY-RD) | 10 | XW4T-14474-TA | |||
| 30 | SBF05 (GY-RD) | 10 | XW4T-14474-TA | |||
| 31 | CBB99 (BN-WH) | 14 | 97BG-14474-CBA | |||
| 32 | * | * | N/A | |||
| 33 | CPW67 (BN) | 14 | 3M5T-14474-HCA | |||
| 34 | CPW68 (VT-OG) | 14 | 3M5T-14474-HCA | |||
| 35 | * | * | N/A | |||
| 36 | CBB51 (BN) | 16 | 3M5T-14474-HBA | |||
| 37 | CPSC8 (GN-OG) | 20 | 97BG-14474-BBA | |||
| 38 | SBB22 (BN-RD) | 12 | 3M5T-14474-HCA | |||
| 39 | * | * | N/A | |||
| 40 | * | * | N/A | |||
| 41 | * | * | N/A | |||
| 42 | CBP35 (YE-GY) | 22 | 3F2T-14474-SA | |||
| 43 | VLN04 (VT-GY) | 22 | 3F2T-14474-SA | |||
| 44 | CAC16 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 45 | CAC15 (BU-BN) | 22 | 3F2T-14474-SA | |||
| 46 | CAC04 (WH-BU) | 22 | 3F2T-14474-SA | |||
| 47 | CAC03 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 48 | CAC02 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 49 | CAC01 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 50 | LCD28 (BN-YE) | 22 | 3F2T-14474-SA | |||
| 51 | RCD28 (WH-VT) | 22 | 3F2T-14474-SA | |||
| 52 | VCD11 (GY-VT) | 22 | 3F2T-14474-SA | |||
| 53 | CCD04 (GY-YE) | 18 | 3F2T-14474-RA | |||
| 54 | RCD04 (BU-OG) | 18 | 3F2T-14474-RA | |||
| 55 | * | * | N/A | |||
| 56 | * | * | N/A | |||
| 57 | * | * | N/A | |||
| 58 | * | * | N/A | |||
