Connector End View (C263) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C263 | INLINE | BK | 14A00514401 | See Below | ||||

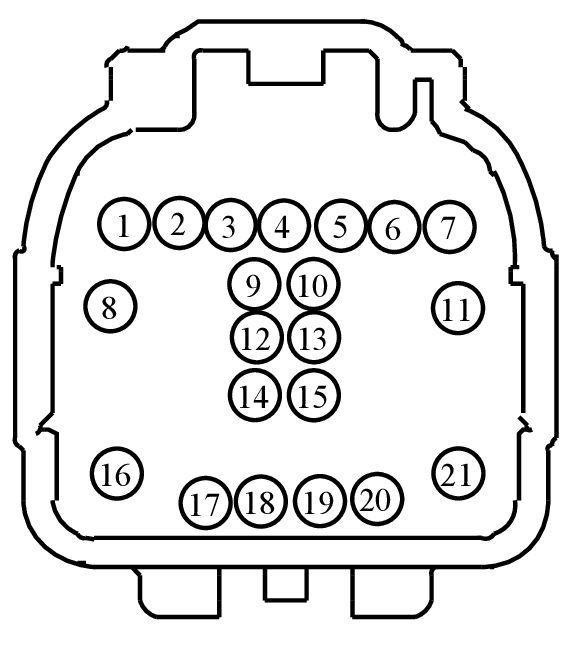

MALE
Harness
14A005

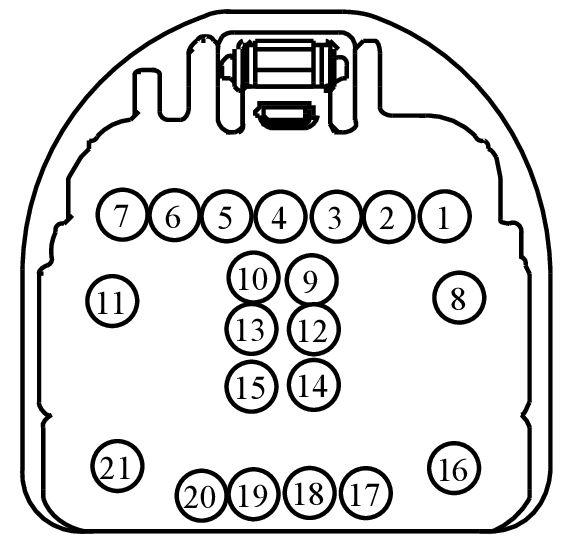

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *DU5T-14421-FA | Not Available | |
| 97BG-14421-ACB | Not Available | |
| EU5T-14421-HA|8U5T-14421-DA | Not Available | |
| EU5T-14474-BAA | Not Available | |
| *97BG-14421-ABB | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CCB08 (VT-WH) | 22 | DU5T-14421-FA | |||
| 2 | LAT30 (YE-GY) | 22 | DU5T-14421-FA | |||
| 3 | DMP19 (*) | 22 | *DU5T-14421-FA | |||
| 4 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 5 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 6 | VMC11 (YE-VT) | 22 | DU5T-14421-FA | |||
| 7 | RMC32 (GN-BU) | 22 | DU5T-14421-FA | |||
| 8 | RH111 (GY-BU) | 20 | 97BG-14421-ACB | |||
| 9 | RMP19 (BU-GY) | 22 | DU5T-14421-FA | |||
| 10 | VMP19 (WH-GN) | 22 | DU5T-14421-FA | |||
| 11 | RPP06 (GN) | 20 | *97BG-14421-ABB | |||
| 11 | RPP06 (GN) | 22 | *97BG-14421-ABB | |||
| 12 | VMP36 (GY) | 22 | DU5T-14421-FA | |||
| 13 | VMP37 (BN-WH) | 22 | DU5T-14421-FA | |||
| 14 | DMP36 (*) | 22 | *DU5T-14421-FA | |||
| 15 | CMP33 (BU) | 22 | DU5T-14421-FA | |||
| 16 | VX107 (YE-GY) | 22 | EU5T-14421-HA|8U5T-14421-DA | |||
| 17 | CAT39 (GN-VT) | 22 | DU5T-14421-FA | |||
| 18 | CPP10 (BN-BU) | 20 | 9U5T-14421-BA | |||
| 19 | CPP09 (VT-OG) | 20 | 9U5T-14421-BA | |||
| 20 | CLF72 (BN) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CCB08 (VT-WH) | 22 | 8U5T-14474-BB | |||
| 2 | LAT30 (YE-GY) | 22 | 8U5T-14474-BB | |||
| 3 | DMP19 (BK) | 20 | 8U5T-14474-BB | |||
| 4 | VDB06 (GY-OG) | 22 | 8U5T-14474-BB | |||
| 5 | VDB07 (VT-OG) | 22 | 8U5T-14474-BB | |||
| 6 | VMC11 (YE-VT) | 22 | 8U5T-14474-BB | |||
| 7 | RMC32 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 8 | RH111 (GY-BU) | 22 | BU5T-14474-UA | |||
| 9 | RMP19 (BU-GY) | 22 | 8U5T-14474-BB | |||
| 10 | VMP19 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 11 | RPP06 (GN) | 22 | 7C3T-14474-DA | |||
| 12 | VMP36 (GY) | 22 | 8U5T-14474-BB | |||
| 13 | VMP37 (BN-WH) | 22 | 8U5T-14474-BB | |||
| 14 | DMP36 (BK) | 20 | 8U5T-14474-BB | |||
| 15 | CMP33 (BU) | 22 | 8U5T-14474-BB | |||
| 16 | VX107 (YE-GY) | 22 | EU5T-14474-BAA | |||
| 17 | CAT39 (GN-VT) | 22 | 8U5T-14474-BB | |||
| 18 | CPP10 (BN-BU) | 22 | 8U5T-14474-BB | |||
| 19 | CPP09 (VT-OG) | 22 | 8U5T-14474-BB | |||
| 20 | CLF72 (BN) | 22 | 8U5T-14474-BB | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
