Connector End View (C248) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C248 | INLINE | NA | 14A00514401 | Not Available | ||||

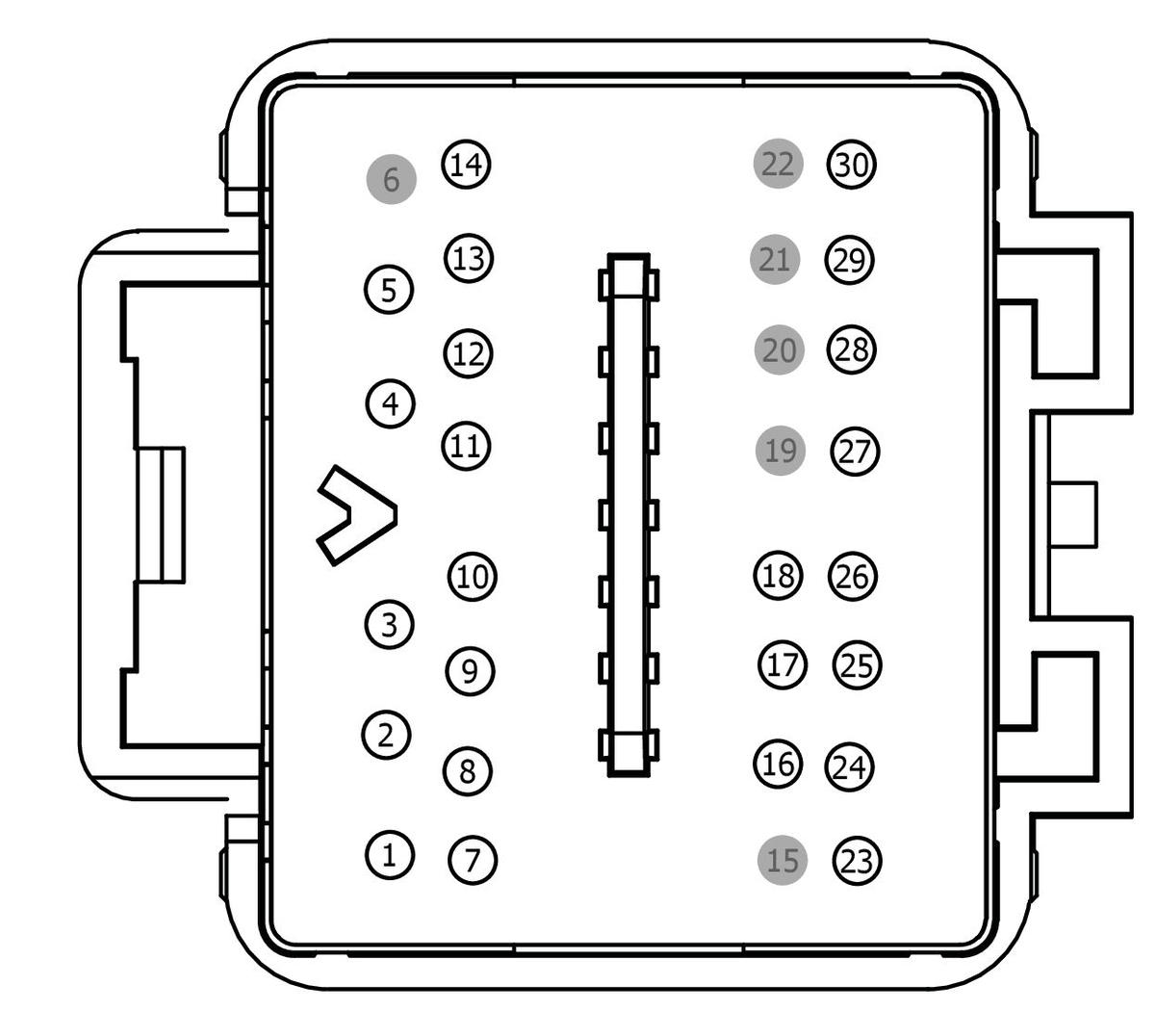

MALE
Harness
14A005

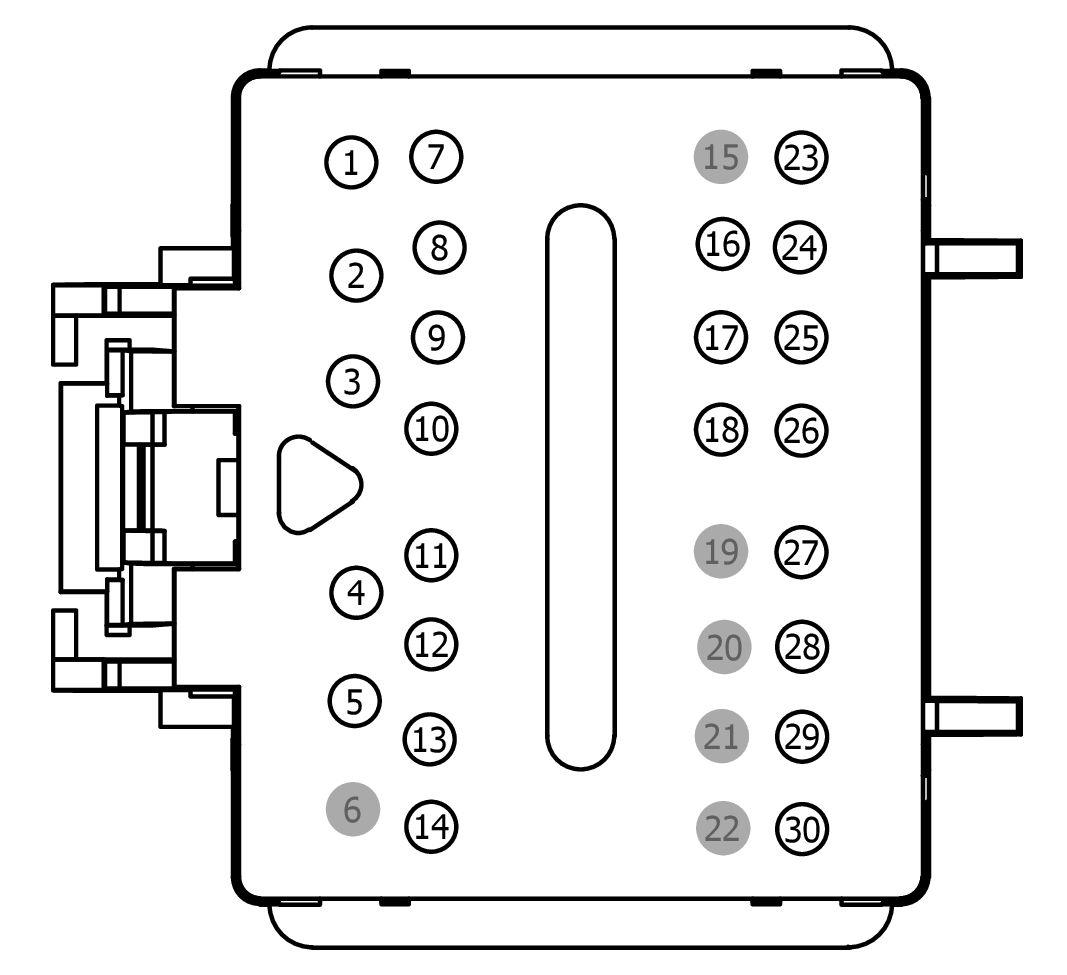

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | Not Available | |
| JU5T-14421-AB | Not Available | |
| *DU5T-14421-FA | Not Available | |
| *DU5T-14421-FA|DU5T-14421-FA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB29 (GN-BU) | 22 | JU5T-14421-BB | |||
| 2 | VDB30 (WH-GN) | 22 | JU5T-14421-BB | |||
| 3 | LME89 (YE-BU) | 22 | JU5T-14421-BB | |||
| 4 | RME89 (WH-BU) | 22 | JU5T-14421-BB | |||
| 5 | CRB05 (GN-OG) | 22 | JU5T-14421-AB | |||
| 6 | * | * | N/A | |||
| 7 | RHS05 (YE-VT) | 20 | 9U5T-14421-BA | |||
| 8 | RHS10 (BU-OG) | 20 | 9U5T-14421-BA | |||
| 9 | CHS07 (GY-BU) | 20 | 9U5T-14421-BA | |||
| 10 | CHS02 (YE-BU) | 20 | 9U5T-14421-BA | |||
| 11 | SME56 (BN) | 22 | DU5T-14421-FA | |||
| 12 | CR195 (YE-BU) | 20 | 9U5T-14421-BA | |||
| 13 | VDB29 (GN-BU) | 22 | DU5T-14421-FA | |||
| 14 | VDB30 (WH-GN) | 22 | DU5T-14421-FA | |||
| 15 | * | * | N/A | |||
| 16 | DMM23 (*) | 22 | *DU5T-14421-FA | |||
| 17 | VMM23 (GY-BN) | 22 | DU5T-14421-FA | |||
| 18 | RMM23 (WH-GN) | 22 | DU5T-14421-FA | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | VME09 (WH-GN) | 18 | 9U5T-14421-CA | |||
| 24 | RME09 (BN-YE) | 18 | 9U5T-14421-CA | |||
| 25 | RME12 (BN-BU) | 18 | 9U5T-14421-CA | |||
| 26 | VME12 (BN-WH) | 18 | 9U5T-14421-CA | |||
| 27 | DME45 (*) | 22 | *DU5T-14421-FA|DU5T-14421-FA | |||
| 27 | VME06 (GN) | 22 | *DU5T-14421-FA|DU5T-14421-FA | |||
| 28 | RME06 (GY-YE) | 22 | DU5T-14421-FA | |||
| 28 | VME46 (BU-GN) | 22 | DU5T-14421-FA | |||
| 29 | RME45 (YE-GN) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB29 (GN-BU) | 22 | 9U5T-14474-LA | |||
| 2 | VDB30 (WH-GN) | 22 | 9U5T-14474-LA | |||
| 3 | LME89 (YE-BU) | 22 | 9U5T-14474-LA | |||
| 4 | RME89 (WH-BU) | 22 | 9U5T-14474-LA | |||
| 5 | CRB05 (GN-OG) | 22 | 9U5T-14474-LA | |||
| 6 | * | * | N/A | |||
| 7 | RHS05 (YE-VT) | 22 | 9U5T-14474-DB | |||
| 8 | RHS10 (BU-OG) | 22 | 9U5T-14474-DB | |||
| 9 | CHS07 (GY-BU) | 22 | 9U5T-14474-DB | |||
| 10 | CHS02 (YE-BU) | 22 | 9U5T-14474-DB | |||
| 11 | SME56 (BN) | 22 | 9U5T-14474-DB | |||
| 12 | CR195 (YE-BU) | 22 | 9U5T-14474-DB | |||
| 13 | VDB29 (GN-BU) | 22 | FU5T-14474-LB | |||
| 14 | VDB30 (WH-GN) | 22 | FU5T-14474-LB | |||
| 15 | * | * | N/A | |||
| 16 | DMM23 (BK) | 20 | 9U5T-14474-DB | |||
| 17 | VMM23 (BN-VT) | 22 | 9U5T-14474-DB | |||
| 18 | RMM23 (WH-GN) | 22 | 9U5T-14474-DB | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | VME09 (WH-GN) | 18 | 9U5T-14474-EB | |||
| 24 | RME09 (BN-YE) | 18 | 9U5T-14474-EB | |||
| 25 | RME12 (BN-BU) | 18 | 9U5T-14474-EB | |||
| 26 | VME12 (BN-WH) | 18 | 9U5T-14474-EB | |||
| 27 | DME45 (BK) | 20 | 9U5T-14474-DB | |||
| 27 | VME06 (GN) | 20 | 9U5T-14474-DB | |||
| 28 | RME06 (GY-YE) | 20 | 9U5T-14474-DB | |||
| 28 | VME46 (BU-GN) | 22 | 9U5T-14474-DB | |||
| 29 | RME45 (YE-GN) | 22 | 9U5T-14474-DB | |||
