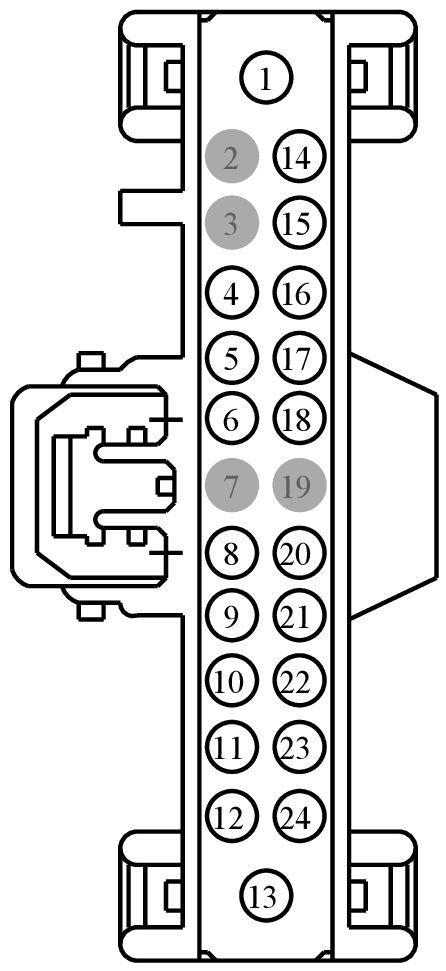

Connector End View (C240A) - AUDIO FRONT CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C240A | AUDIO FRONT CONTROL MODULE (ACM) | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *8U5T-14474-CB | Not Available | |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP33 (RD) | 18 | FUSE - 33 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VMEG2 (GY-BU) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # DRDL_TX_- | 8U5T-14474-BB | ||||
| 5 | VMEG1 (GY-VT) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # DRDL_TX_+ | 8U5T-14474-BB | ||||
| 6 | RME45 (YE-GN) | 22 | JACK - AUDIO # EXT. AUX IN LEFT (-) | 8U5T-14474-BB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 8U5T-14474-BB | ||||
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | 8U5T-14474-CB | ||||
| 10 | RME07 (WH-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | 8U5T-14474-BB | ||||
| 11 | RME10 (WH-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | 8U5T-14474-BB | ||||
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 8U5T-14474-CB | ||||
| 13 | GD215 (BK-GY) | 22 | GROUND | 3M5T-14474-HAA | ||||
| 14 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | *8U5T-14474-CB | ||||
| 15 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | *8U5T-14474-CB | ||||
| 16 | DME45 (BK) | 20 | JACK - AUDIO # EXT. AUX IN D | 8U5T-14474-BB | ||||
| 17 | VME45 (BU) | 22 | JACK - AUDIO # EXT. AUX IN LEFT (+) | 8U5T-14474-BB | ||||
| 18 | VME46 (BU-GN) | 22 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | 8U5T-14474-BB | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | VME06 (GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 8U5T-14474-BB | ||||
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | 8U5T-14474-CB | ||||
| 22 | VME07 (WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | 8U5T-14474-BB | ||||
| 23 | VME10 (WH-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | 8U5T-14474-BB | ||||
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 8U5T-14474-CB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1533
Service Part Number:
FU2Z-14S411-ALB
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- DVD Player
- Module - Audio Control
- Module - Body Control
- Module - Fuel and Damper Control
- Module - Gateway
- Radio
- Test Connector - Diagnostic
Pigtail Kit Part Number WPT-1440
Service Part Number:
FU2Z-14S411-ALA
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- DVD Player
- Module - Audio Control
- Module - Body Control
- Module Gateway
- Radio
- Test Connector - Diagnostic
