Connector End View (C238) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C238 | INLINE | NA | 14A00514401 | Not Available | ||||

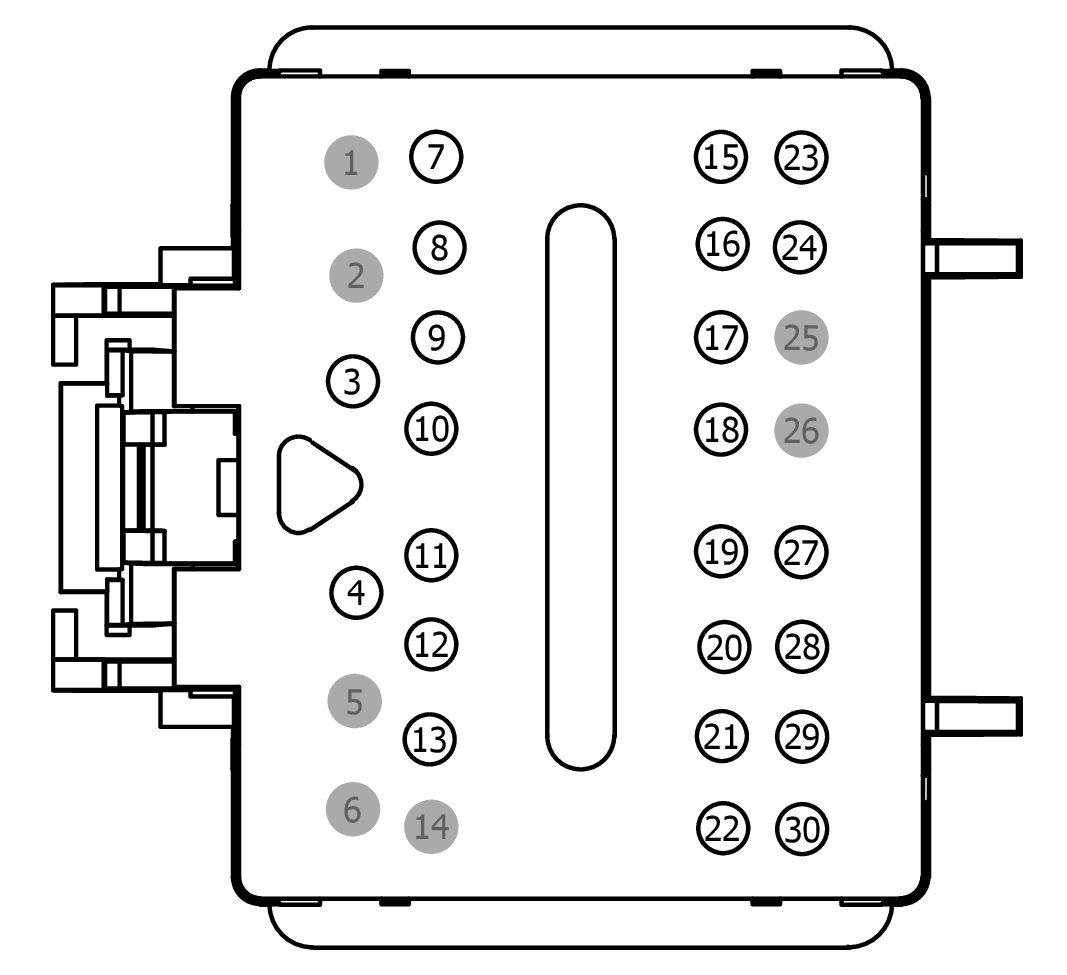

MALE
Harness
14A005

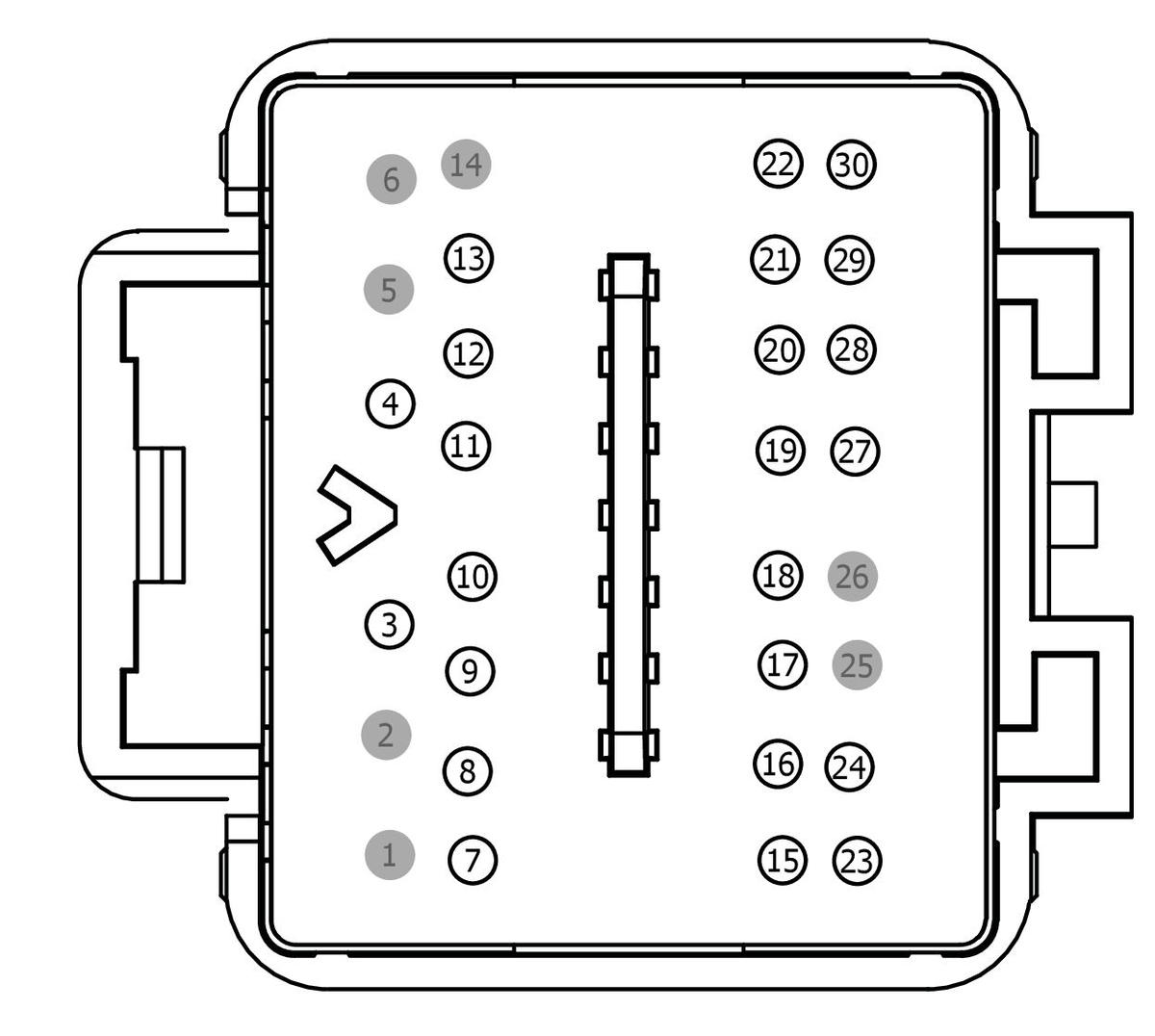

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB|JU5T-14421-AB|JU5T-14421-CB | Not Available | |
| DU5T-14421-FA|9U5T-14421-BA | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | VMP24 (WH) | 22 | JU5T-14421-BB|JU5T-14421-AB|JU5T-14421-CB | |||
| 4 | CLN13 (WH-BU) | 22 | JU5T-14421-BB|JU5T-14421-AB|JU5T-14421-CB | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | VAT30 (VT-GN) | 22 | DU5T-14421-FA | |||
| 8 | RAT30 (BU-BN) | 22 | DU5T-14421-FA | |||
| 9 | LAT38 (BU-OG) | 22 | DU5T-14421-FA | |||
| 10 | VLN74 (GN-BU) | 22 | DU5T-14421-FA | |||
| 11 | CPP23 (VT-GY) | 20 | 9U5T-14421-BA | |||
| 12 | CPP04 (GY) | 20 | 9U5T-14421-BA | |||
| 13 | VPP08 (WH) | 20 | 9U5T-14421-BA | |||
| 14 | * | * | N/A | |||
| 15 | CPP03 (GN-VT) | 20 | 9U5T-14421-BA | |||
| 16 | VPP17 (VT-BN) | 20 | 9U5T-14421-BA | |||
| 17 | CPP22 (GY-BN) | 20 | 9U5T-14421-BA | |||
| 18 | CRW15 (BN-WH) | 22 | DU5T-14421-FA | |||
| 19 | CCB20 (BU-WH) | 22 | DU5T-14421-FA | |||
| 20 | CCB23 (VT-GN) | 22 | DU5T-14421-FA | |||
| 21 | CCB21 (GN-VT) | 22 | DU5T-14421-FA | |||
| 22 | CCB24 (WH-OG) | 22 | DU5T-14421-FA | |||
| 23 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 24 | VDB26 (GY-BU) | 22 | DU5T-14421-FA | |||
| 25 | * | * | N/A | |||
| 26 | * | * | N/A | |||
| 27 | CCB22 (WH-BN) | 22 | DU5T-14421-FA | |||
| 28 | CCB25 (BN) | 22 | DU5T-14421-FA | |||
| 29 | VME07 (WH) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| 29 | VME07 (WH) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 30 | RME07 (WH-BN) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | VMP24 (WH) | 22 | 9U5T-14474-LA | |||
| 4 | CLN13 (WH-BU) | 22 | 9U5T-14474-LA | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | VAT30 (VT-GN) | 22 | FU5T-14474-LB | |||
| 8 | RAT30 (BN) | 22 | FU5T-14474-LB | |||
| 9 | LAT38 (BU-OG) | 22 | FU5T-14474-LB | |||
| 10 | VLN74 (GN-BU) | 22 | FU5T-14474-LB | |||
| 11 | CPP23 (VT-GY) | 22 | FU5T-14474-LB | |||
| 12 | CPP04 (GY) | 22 | FU5T-14474-LB | |||
| 13 | VPP08 (WH) | 22 | FU5T-14474-LB | |||
| 14 | * | * | N/A | |||
| 15 | CPP03 (GN-VT) | 22 | FU5T-14474-LB | |||
| 16 | VPP17 (VT-BN) | 22 | FU5T-14474-LB | |||
| 17 | CPP22 (GY-BN) | 22 | FU5T-14474-LB | |||
| 18 | CRW15 (BN-WH) | 22 | FU5T-14474-LB | |||
| 19 | CCB20 (BU-WH) | 22 | FU5T-14474-LB | |||
| 20 | CCB23 (VT-GN) | 22 | FU5T-14474-LB | |||
| 21 | CCB21 (GN-VT) | 22 | FU5T-14474-LB | |||
| 22 | CCB24 (WH-OG) | 22 | FU5T-14474-LB | |||
| 23 | VDB25 (GN-OG) | 22 | FU5T-14474-LB | |||
| 24 | VDB26 (GY-BU) | 22 | FU5T-14474-LB | |||
| 25 | * | * | N/A | |||
| 26 | * | * | N/A | |||
| 27 | CCB22 (WH-BN) | 22 | FU5T-14474-LB | |||
| 28 | CCB25 (BN) | 22 | FU5T-14474-LB | |||
| 29 | VME07 (WH) | 20 | 9U5T-14474-DB | |||
