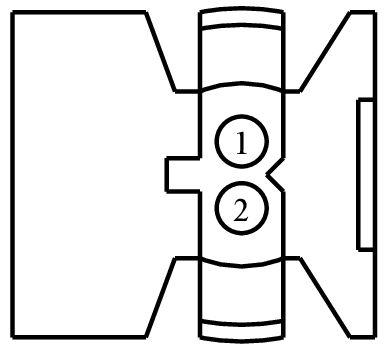

Connector End View (C216B) - DRIVER AIRBAG
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C216B | DRIVER AIRBAG | YE-BK | PIA | 74043B13 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CR102 (*) | 20 | CTRL MOD. - AIR BAG DRIVER 2 + | N/A | ||||
| 2 | RR102 (*) | 20 | CTRL MOD. - AIR BAG DRIVER 2 - | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1230
Service Part Number:
BU2Z-14S411-BPA
Gauge:
20
Pin material:
FCI - Airbag
Cavities:
2
Vehicle Uses:
- Airbag - Side Curtain
- Squib - Airbag (Passenger)
