Connector End View (C212) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C212 | INLINE | NA | 14A00514401 | Not Available | ||||

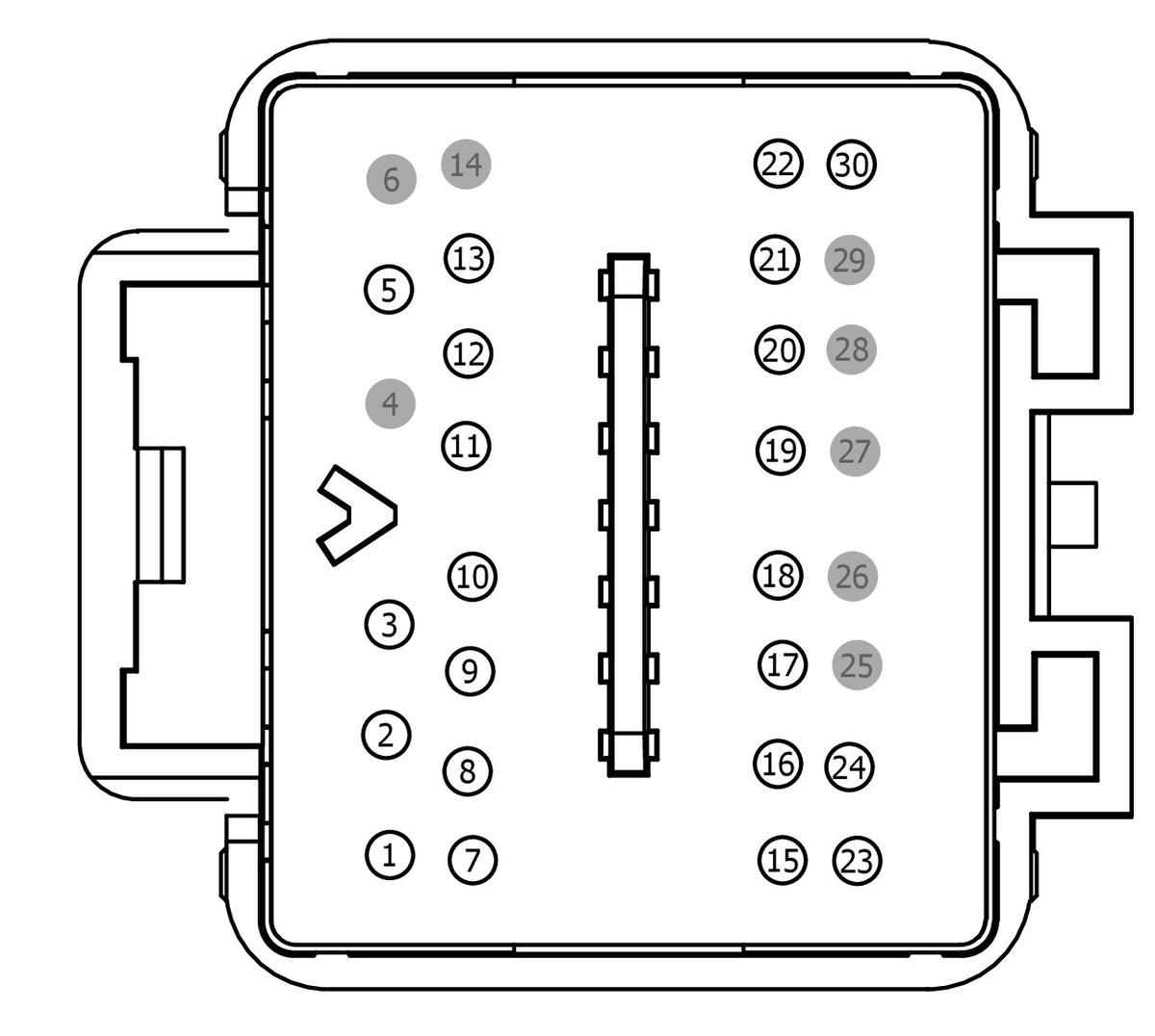

MALE
Harness
14A005

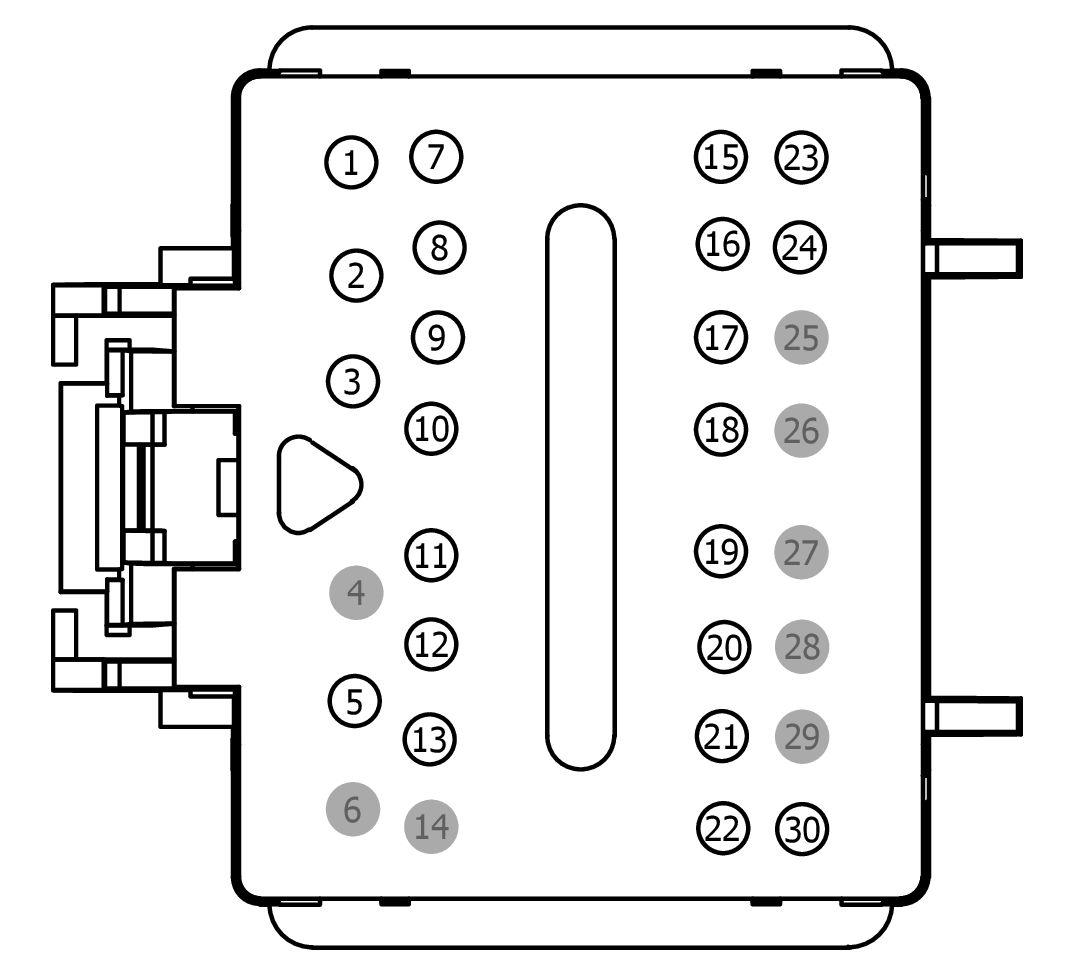

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-AB | Not Available | |
| DU5T-14421-FA|9U5T-14421-BA | Not Available | |
| *DU5T-14421-FA | Not Available | |
| GU5T-14474-EAA | Not Available | |
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| JU5T-14421-BB | Not Available | |
| JU5T-14421-BB|JU5T-14421-AB|JU5T-14421-CB | Not Available | |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | HYA01 (OG-GN) | 16 | JU5T-14421-AB | |||
| 2 | HYA02 (OG-WH) | 16 | JU5T-14421-AB | |||
| 3 | SBP09 (RD) | 22 | JU5T-14421-BB | |||
| 4 | * | * | N/A | |||
| 5 | VMP24 (WH) | 22 | JU5T-14421-BB|JU5T-14421-AB|JU5T-14421-CB | |||
| 6 | * | * | N/A | |||
| 7 | LYA03 (YE-VT) | 22 | DU5T-14421-FA | |||
| 8 | RYA03 (BU-BN) | 22 | DU5T-14421-FA | |||
| 9 | CLF75 (VT-BN) | 22 | DU5T-14421-FA | |||
| 10 | VLN04 (VT-GY) | 22 | DU5T-14421-FA | |||
| 11 | VPL56 (BU-GY) | 22 | DU5T-14421-FA | |||
| 12 | CLF76 (GY-OG) | 22 | DU5T-14421-FA | |||
| 13 | CMP33 (BU) | 22 | DU5T-14421-FA | |||
| 14 | * | * | N/A | |||
| 15 | CLN09 (YE-GN) | 22 | DU5T-14421-FA | |||
| 16 | CBX07 (GN-RD) | 22 | DU5T-14421-FA | |||
| 17 | VPK07 (BU-GY) | 22 | DU5T-14421-FA | |||
| 18 | RPK07 (GN-OG) | 22 | DU5T-14421-FA | |||
| 19 | VMP34 (GN-VT) | 22 | DU5T-14421-FA | |||
| 20 | VMP35 (VT-BN) | 22 | DU5T-14421-FA | |||
| 21 | DMP34 (*) | 22 | *DU5T-14421-FA | |||
| 22 | RME10 (WH-OG) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| 22 | RME10 (WH-OG) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 23 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 24 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 25 | * | * | N/A | |||
| 26 | * | * | N/A | |||
| 27 | * | * | N/A | |||
| 28 | * | * | N/A | |||
| 29 | * | * | N/A | |||
| 30 | VME10 (WH-VT) | 20 | DU5T-14421-FA|9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | HYA01 (OG-GN) | 16 | GU5T-14474-EAA | |||
| 2 | HYA02 (OG-WH) | 16 | GU5T-14474-EAA | |||
| 3 | SBP09 (RD) | 22 | 9U5T-14474-LA | |||
| 4 | * | * | N/A | |||
| 5 | VMP24 (WH) | 22 | 9U5T-14474-LA | |||
| 6 | * | * | N/A | |||
| 7 | LYA03 (YE-VT) | 22 | FU5T-14474-LB | |||
| 8 | RYA03 (BU-BN) | 22 | FU5T-14474-LB | |||
| 9 | CLF75 (VT-BN) | 22 | FU5T-14474-LB | |||
| 10 | VLN04 (VT-GY) | 22 | FU5T-14474-LB | |||
| 11 | VPL56 (BU-GY) | 22 | FU5T-14474-LB | |||
| 12 | CLF76 (GY-OG) | 22 | FU5T-14474-LB | |||
| 13 | CMP33 (BU) | 22 | FU5T-14474-LB | |||
| 14 | * | * | N/A | |||
| 15 | CLN09 (YE-GN) | 20 | 9U5T-14474-DB | |||
| 16 | CBX07 (GN-RD) | 22 | FU5T-14474-LB | |||
| 17 | VPK07 (BU-GY) | 22 | FU5T-14474-LB | |||
| 18 | RPK07 (GN-OG) | 22 | FU5T-14474-LB | |||
| 19 | VMP34 (GN-VT) | 22 | FU5T-14474-LB | |||
| 20 | VMP35 (VT-BN) | 22 | FU5T-14474-LB | |||
| 21 | DMP34 (BK) | 20 | 9U5T-14474-DB | |||
| 22 | RME10 (WH-OG) | 20 | 9U5T-14474-DB | |||
| 23 | VDB06 (GY-OG) | 22 | FU5T-14474-LB | |||
| 24 | VDB07 (VT-OG) | 22 | FU5T-14474-LB | |||
| 25 | * | * | N/A | |||
| 26 | * | * | N/A | |||
| 27 | * | * | N/A | |||
| 28 | * | * | N/A | |||
| 29 | * | * | N/A | |||
