Connector End View (C211) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C211 | INLINE | BN | 12A58114401 | Not Available | ||||

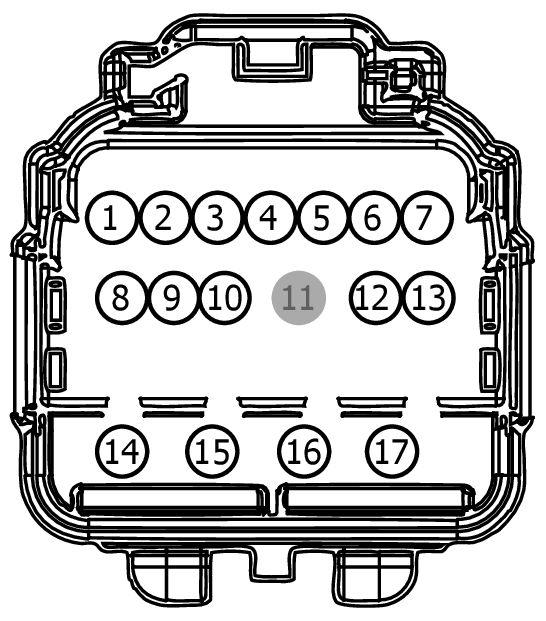

MALE
Harness
12A581

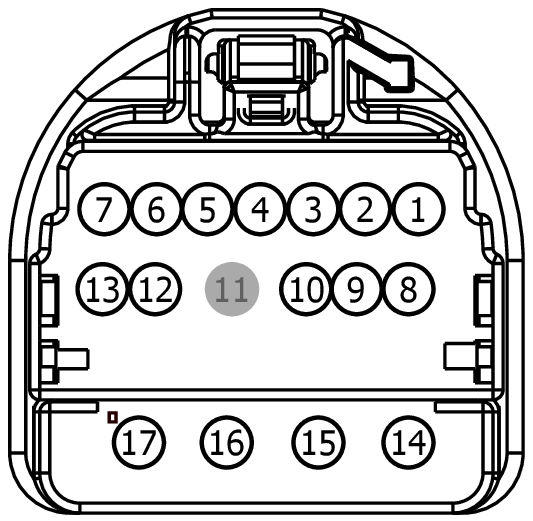

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| 8U5T-14421-DA|*8U5T-14421-DA | Not Available | |
| *BU5T-14474-BAA|EU5T-14474-BAA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBB78 (BN-RD) | 22 | 9U5T-14421-BA | |||
| 2 | CH123 (VT-GN) | 22 | 9U5T-14421-BA | |||
| 3 | CCB08 (VT-WH) | 22 | 9U5T-14421-BA | |||
| 4 | CH310 (GN) | 22 | 9U5T-14421-BA | |||
| 5 | VMP41 (YE) | 22 | 9U5T-14421-BA | |||
| 6 | VMP42 (BN-GN) | 22 | 9U5T-14421-BA | |||
| 7 | DMP41 (BK) | 20 | 9U5T-14421-BA | |||
| 8 | CH311 (VT-GN) | 22 | 9U5T-14421-BA | |||
| 9 | CRD02 (BN-BU) | 22 | 9U5T-14421-BA | |||
| 10 | VH101 (WH-VT) | 20 | 9U5T-14421-BA | |||
| 11 | * | * | N/A | |||
| 12 | VLN04 (VT-GY) | 22 | 97BG-14421-AAB | |||
| 13 | CBP35 (YE-GY) | 22 | 97BG-14421-AAB | |||
| 14 | SBB28 (GN-RD) | 20 | 8U5T-14421-DA|*8U5T-14421-DA | |||
| 14 | VLF63 (WH-VT) | 22 | 8U5T-14421-DA|*8U5T-14421-DA | |||
| 15 | CBB06 (WH-BU) | 16 | 8U5T-14421-DA | |||
| 16 | CBB08 (GY-YE) | 16 | 8U5T-14421-DA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBB78 (BN-RD) | 22 | 8U5T-14474-BB | |||
| 2 | CH123 (VT) | 22 | 8U5T-14474-BB | |||
| 3 | CCB08 (VT-WH) | 22 | 8U5T-14474-BB | |||
| 4 | CH310 (GN) | 22 | 8U5T-14474-BB | |||
| 5 | VMP41 (YE) | 22 | 8U5T-14474-BB | |||
| 6 | VMP42 (BN-GN) | 22 | 8U5T-14474-BB | |||
| 7 | DMP41 (BK) | 20 | 8U5T-14474-BB | |||
| 8 | CH311 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 9 | CRD02 (BN-BU) | 22 | 8U5T-14474-BB | |||
| 10 | VH101 (WH-VT) | 22 | 8U5T-14474-BB | |||
| 11 | * | * | N/A | |||
| 12 | VLN04 (VT-GY) | 22 | BU5T-14474-UA | |||
| 13 | CBP35 (YE-GY) | 22 | BU5T-14474-UA | |||
| 14 | SBB28 (GN-RD) | 22 | *BU5T-14474-BAA|EU5T-14474-BAA | |||
| 14 | VLF63 (WH-VT) | 22 | *BU5T-14474-BAA|EU5T-14474-BAA | |||
| 15 | CBB06 (WH-BU) | 16 | EU5T-14474-EA | |||
| 16 | CBB08 (GY-YE) | 16 | EU5T-14474-EA | |||
