Connector End View (C210) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C210 | INLINE | GY | 12A58114401 | See Below | ||||

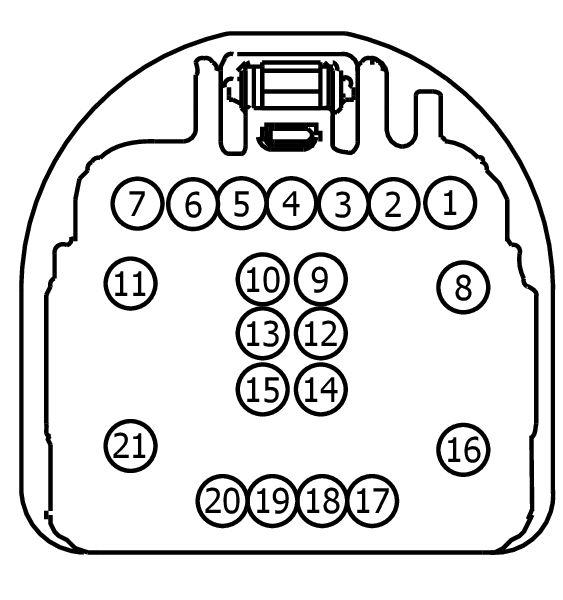

MALE
Harness
12A581

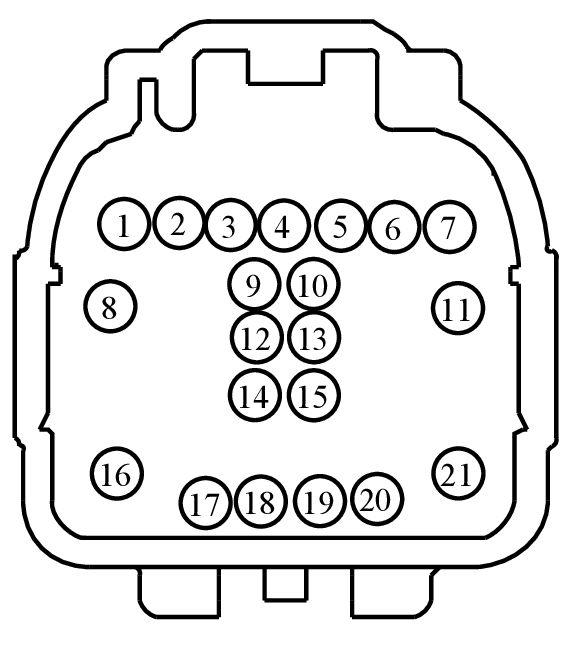

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA|7C3T-14474-DA | Not Available | |
| *9U5T-14421-CA | Not Available | |
| *BU5T-14474-BAA | Not Available | |
| *9U5T-14421-BA|9U5T-14421-BA | Not Available | |
| EU5T-14474-BAA|*BU5T-14474-BAA | Not Available | |
| 97BG-14421-AAB|AU5T-14421-DA | Not Available | |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-EA | EU2Z-14421-DA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RCF13 (WH-BN) | 22 | 9U5T-14421-BA | |||
| 2 | CBB46 (WH-BU) | 22 | 9U5T-14421-BA | |||
| 3 | CPD03 (WH) | 18 | *9U5T-14421-CA | |||
| 4 | CET34 (BN-GN) | 22 | 9U5T-14421-BA | |||
| 5 | CBBB3 (WH-BN) | 22 | 9U5T-14421-BA | |||
| 6 | CH312 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 7 | CMC20 (GY) | 20 | *9U5T-14421-BA|9U5T-14421-BA | |||
| 7 | CMC20 (VT) | 20 | *9U5T-14421-BA|9U5T-14421-BA | |||
| 8 | CET43 (GY) | 22 | 97BG-14421-AAB|AU5T-14421-DA | |||
| 9 | VDB26 (GY-BU) | 22 | 9U5T-14421-BA | |||
| 10 | VDB25 (GN-OG) | 22 | 9U5T-14421-BA | |||
| 11 | CET42 (GN-VT) | 22 | 97BG-14421-AAB|AU5T-14421-DA | |||
| 12 | VDB04 (BU) | 22 | 9U5T-14421-BA | |||
| 13 | VDB05 (WH) | 22 | 9U5T-14421-BA | |||
| 14 | CCF13 (WH-BU) | 22 | 9U5T-14421-BA | |||
| 15 | VR213 (VT-GN) | 20 | *9U5T-14421-BA|9U5T-14421-BA | |||
| 16 | RE406 (GY-VT) | 22 | 8U5T-14421-EA | |||
| 16 | RE407 (YE-VT) | 22 | 8U5T-14421-EA | |||
| 17 | CCF32 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 18 | VR214 (WH-BU) | 20 | *9U5T-14421-BA|9U5T-14421-BA | |||
| 19 | RR130 (GN-BU) | 20 | *9U5T-14421-BA|9U5T-14421-BA | |||
| 20 | RR129 (YE-GY) | 20 | *9U5T-14421-BA|9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RCF13 (WH-BN) | 22 | 8U5T-14474-BB | |||
| 2 | CBB46 (WH-BU) | 22 | 8U5T-14474-BB | |||
| 3 | CPD03 (WH) | 18 | 8U5T-14474-CB | |||
| 4 | CET34 (BN-GN) | 22 | 8U5T-14474-BB | |||
| 5 | CBBB3 (WH-BN) | 22 | 8U5T-14474-BB | |||
| 6 | CH312 (YE-OG) | 22 | 8U5T-14474-BB | |||
| 7 | CMC20 (VT) | 22 | 8U5T-14474-BB | |||
| 8 | CET43 (GY) | 22 | BU5T-14474-UA|7C3T-14474-DA | |||
| 9 | VDB26 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 10 | VDB25 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 11 | CET42 (GN-VT) | 22 | BU5T-14474-UA|7C3T-14474-DA | |||
| 12 | VDB04 (BU) | 22 | 8U5T-14474-BB | |||
| 13 | VDB05 (WH) | 22 | 8U5T-14474-BB | |||
| 14 | CCF13 (WH-BU) | 22 | 8U5T-14474-BB | |||
| 15 | VR213 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 16 | RE407 (YE-VT) | 22 | EU5T-14474-BAA|*BU5T-14474-BAA | |||
| 17 | CCF32 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 18 | VR214 (WH-BU) | 22 | 8U5T-14474-BB | |||
| 19 | RR130 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 20 | RR129 (YE-GY) | 22 | 8U5T-14474-BB | |||
| 21 | CDC35 (BU-WH) | 20 | *BU5T-14474-BAA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
