Connector End View (C177) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C177 | INLINE | NA | 7G2767G276 | Not Available | ||||

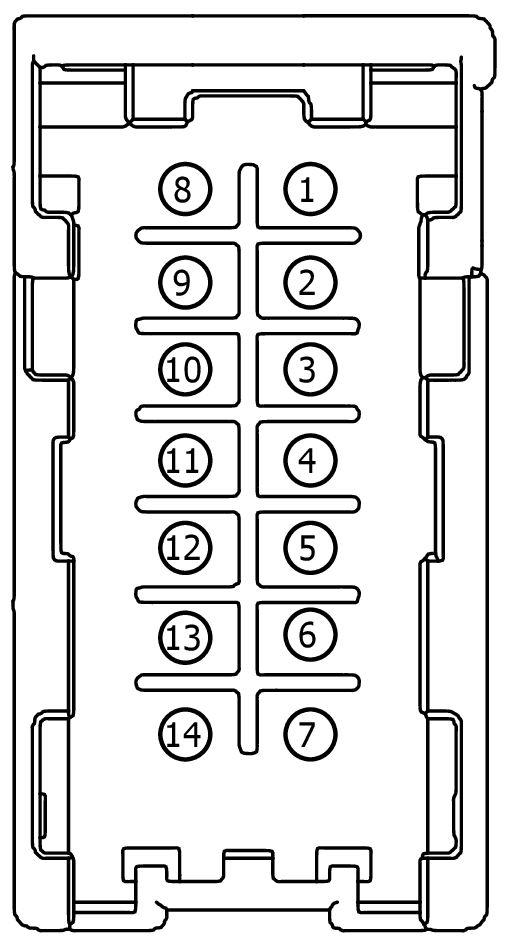

MALE
Harness
7G276

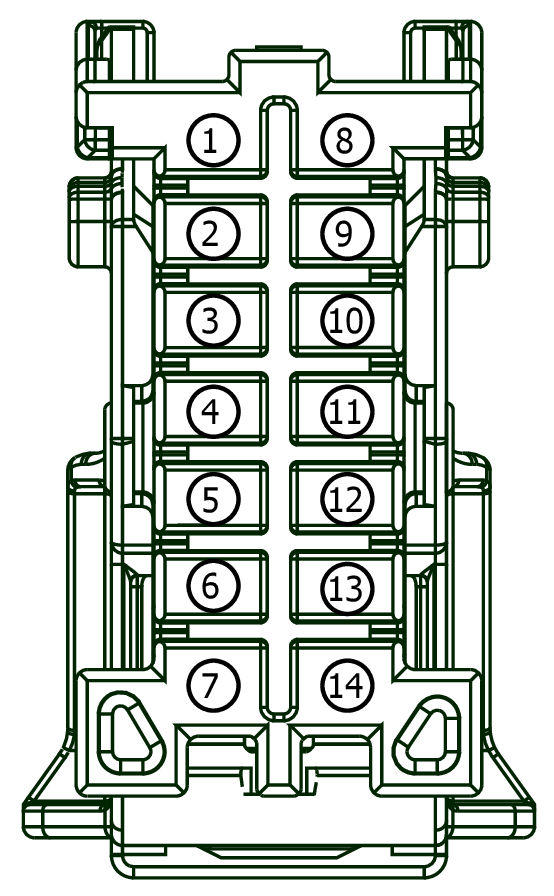

FEMALE
Harness
7G276
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8V5T-14421-AFA | Not Available | |
| 6W8T-14474-WA | EU2Z-14474-BA | 1.2 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | TRGND (BN-BU) | 20 | 8V5T-14421-AFA | |||
| 2 | TFT (BN-YE) | 20 | 8V5T-14421-AFA | |||
| 3 | PC5 (YE-VT) | 20 | 8V5T-14421-AFA | |||
| 4 | PC6 (BU-GY) | 20 | 8V5T-14421-AFA | |||
| 5 | TSPC1 (BU-GN) | 20 | 8V5T-14421-AFA | |||
| 6 | * | * | N/A | |||
| 7 | PC8 (GY-BN) | 20 | 8V5T-14421-AFA | |||
| 8 | PC1 (BU-GN) | 20 | 8V5T-14421-AFA | |||
| 9 | PC2 (GN-BN) | 20 | 8V5T-14421-AFA | |||
| 10 | PC3 (GY-OG) | 20 | 8V5T-14421-AFA | |||
| 11 | PC4 (BN-WH) | 20 | 8V5T-14421-AFA | |||
| 12 | TSPC2 (BN) | 20 | 8V5T-14421-AFA | |||
| 13 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | TRGND (BN-BU) | 20 | 6W8T-14474-WA | |||
| 2 | TFT (BN-YE) | 20 | 6W8T-14474-WA | |||
| 3 | PC5 (YE-VT) | 20 | 6W8T-14474-WA | |||
| 4 | PC6 (BU-GY) | 20 | 6W8T-14474-WA | |||
| 5 | TSPC1 (BU-GN) | 20 | 6W8T-14474-WA | |||
| 6 | SS3 (BU-BN) | 20 | 6W8T-14474-WA | |||
| 7 | PC8 (GY-BN) | 20 | 6W8T-14474-WA | |||
| 8 | PC1 (BU-GN) | 20 | 6W8T-14474-WA | |||
| 9 | PC2 (GN-BN) | 20 | 6W8T-14474-WA | |||
| 10 | PC3 (GY-OG) | 20 | 6W8T-14474-WA | |||
| 11 | PC4 (BN-WH) | 20 | 6W8T-14474-WA | |||
| 12 | TSPC2 (BN) | 20 | 6W8T-14474-WA | |||
| 13 | TASV (YE-OG) | 20 | 6W8T-14474-WA | |||
