Connector End View (C140) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C140 | INLINE | LT GY | 1552512A581 | See Below | ||||

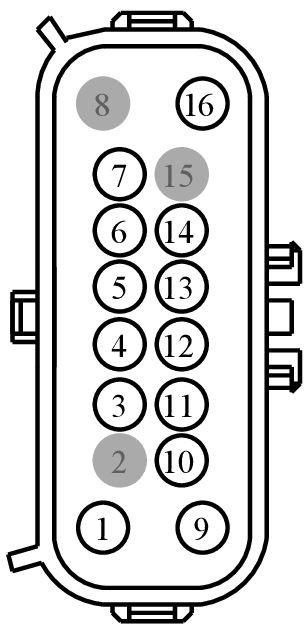

MALE
Harness
15525

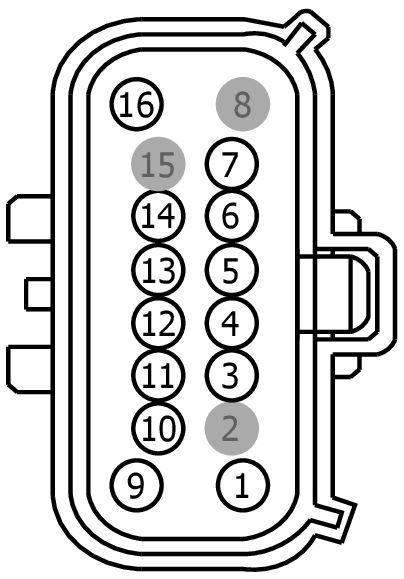

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA|BU5T-14421-HA | Not Available | |
| *97BG-14421-BFA|97BG-14421-BFA|97BG-14421-BEA | Not Available | |
| 1F1T-14421-GA|97BG-14421-BEA | Not Available |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK02 (GN) | 16 | 1F1T-14421-GA|97BG-14421-BEA | |||
| 2 | * | * | N/A | |||
| 3 | CCF07 (BN-GN) | 16 | 2L1T-14421-CA | |||
| 4 | RCF09 (BN-WH) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 5 | CCF14 (GN-OG) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 6 | CCF16 (VT-GN) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 7 | CETA7 (GY-YE) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 7 | CETA7 (GY-YE) | 22 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 8 | * | * | N/A | |||
| 9 | SBB82 (YE-RD) | 16 | 97BG-14421-BEA | |||
| 10 | CBB98 (GY-OG) | 14 | 2L1T-14421-DA|BU5T-14421-HA | |||
| 10 | CBB98 (GY-OG) | 20 | 2L1T-14421-DA|BU5T-14421-HA | |||
| 11 | CCF08 (GY-OG) | 16 | 2L1T-14421-CA | |||
| 12 | CCF03 (GY-BN) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 13 | CCF15 (BN-YE) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 14 | CCF17 (WH-OG) | 20 | 2L1T-14421-CA|BU5T-14421-HA | |||
| 15 | * | * | N/A | |||
| 16 | GD113 (BK-YE) | 14 | *97BG-14421-BFA|97BG-14421-BFA|97BG-14421-BEA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK02 (GN) | 16 | 1F1T-14474-GA | |||
| 2 | * | * | N/A | |||
| 3 | CCF07 (BN-GN) | 16 | 7C3T-14474-DA | |||
| 4 | RCF09 (BN-WH) | 22 | BU5T-14474-UA | |||
| 5 | CCF14 (GN-OG) | 22 | BU5T-14474-UA | |||
| 6 | CCF16 (VT-GN) | 22 | BU5T-14474-UA | |||
| 7 | CETA7 (GY-YE) | 22 | BU5T-14474-UA | |||
| 8 | * | * | N/A | |||
| 9 | SBB82 (YE-RD) | 16 | 1F1T-14474-GA | |||
| 10 | CBB98 (GY-OG) | 16 | 7C3T-14474-DA | |||
| 11 | CCF08 (GY-OG) | 16 | 7C3T-14474-DA | |||
| 12 | CCF03 (GY-BN) | 20 | BU5T-14474-UA | |||
| 13 | CCF15 (BN-YE) | 22 | BU5T-14474-UA | |||
| 14 | CCF17 (WH-OG) | 22 | BU5T-14474-UA | |||
| 15 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1092
Service Part Number:
AU2Z-14S411-AKA
Gauge:
12 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
