Connector End View (C139) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C139 | INLINE | BK | 12C50812A581 | See Below | ||||

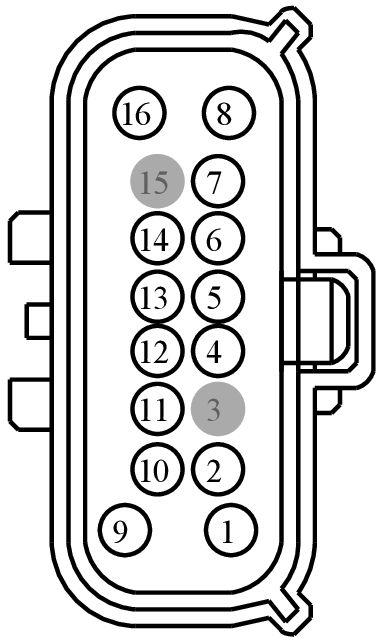

MALE
Harness
12C508

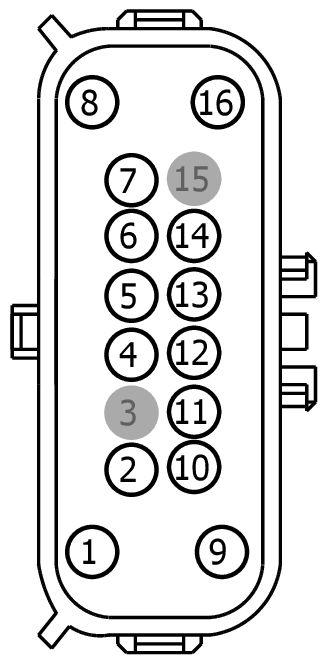

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 1F1T-14474-GA | DU2Z-14474-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 1F1T-14474-EA | DU2Z-14474-FA | 2.8 |
| 3F2T-14421-GA | EU2Z-14421-FA | 2.8 |
| 1F1T-14421-JA | EU2Z-14421-FA | 2.8 |
| 1F1T-14421-GA | EU2Z-14421-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK04 (VT) | 12 | 3F2T-14421-GA | |||
| 1 | CBK04 (VT) | 12 | 1F1T-14421-JA | |||
| 2 | CBK03 (GY) | 18 | 2L1T-14421-CA | |||
| 3 | * | * | N/A | |||
| 4 | GD120 (BK-GN) | 18 | 2L1T-14421-CA | |||
| 4 | VE723 (GN-WH) | 18 | 2L1T-14421-CA | |||
| 5 | * | * | N/A | |||
| 6 | CH307 (GY-BU) | 18 | 2L1T-14421-CA | |||
| 6 | LE238 (GY) | 18 | 2L1T-14421-CA | |||
| 7 | RE408 (GN-WH) | 18 | 2L1T-14421-CA | |||
| 7 | RE804 (GY-BU) | 18 | 2L1T-14421-CA | |||
| 8 | LE458 (BU-WH) | 18 | 1F1T-14421-GA | |||
| 9 | CBK01 (BU) | 16 | 1F1T-14421-GA | |||
| 9 | CBK01 (BU) | 18 | 1F1T-14421-GA | |||
| 10 | RE406 (OG) | 18 | 2L1T-14421-CA | |||
| 11 | VE751 (BN-VT) | 18 | 2L1T-14421-CA | |||
| 12 | CE435 (YE-BU) | 18 | 2L1T-14421-CA | |||
| 12 | VE175 (WH-BN) | 18 | 2L1T-14421-CA | |||
| 13 | CE455 (BN-WH) | 18 | 2L1T-14421-CA | |||
| 13 | VE805 (GY-OG) | 18 | 2L1T-14421-CA | |||
| 14 | CE435 (YE-BU) | 18 | 2L1T-14421-CA | |||
| 14 | VE803 (BU-BN) | 18 | 2L1T-14421-CA | |||
| 15 | * | * | N/A | |||
| 16 | CBK02 (GN) | 16 | 1F1T-14421-GA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK04 (VT-RD) | 16 | 1F1T-14474-GA | |||
| 2 | CBK03 (GY) | 22 | BU5T-14474-UA | |||
| 3 | * | * | N/A | |||
| 4 | GD113 (BK-YE) | 22 | BU5T-14474-UA | |||
| 4 | VE723 (GN-VT) | 22 | BU5T-14474-UA | |||
| 5 | CE193 (GY-OG) | 22 | BU5T-14474-UA | |||
| 6 | CE193 (GY-OG) | 22 | BU5T-14474-UA | |||
| 6 | LE424 (YE-GN) | 20 | BU5T-14474-UA | |||
| 7 | RE407 (YE-VT) | 20 | BU5T-14474-UA | |||
| 8 | LE424 (YE-GN) | 20 | 1F1T-14474-EA | |||
| 9 | CBK01 (BU) | 18 | 1F1T-14474-GA | |||
| 10 | RE407 (YE-VT) | 22 | BU5T-14474-UA | |||
| 11 | VE740 (VT-GY) | 20 | BU5T-14474-UA | |||
| 12 | VE175 (BN-WH) | 22 | BU5T-14474-UA | |||
| 13 | VE751 (GY-VT) | 20 | BU5T-14474-UA | |||
| 14 | VE805 (GY-OG) | 20 | BU5T-14474-UA | |||
| 15 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1541
Service Part Number:
JU2Z-14S411-KA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- In-Line - Auxiliary Engine Connector
- Module - Glow Plug
