Connector End View (C133) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C133 | INLINE | BK | 14B242/14G23112A581 | See Below | ||||

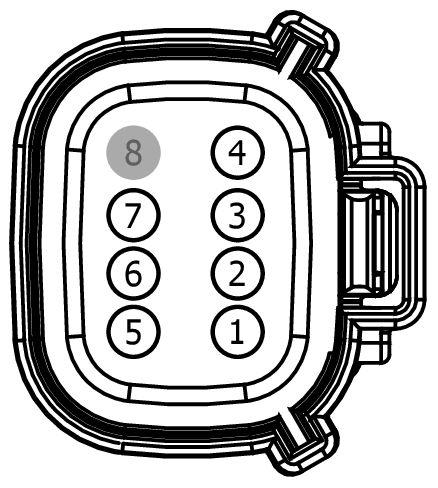

MALE
Harness
14B242/14G231

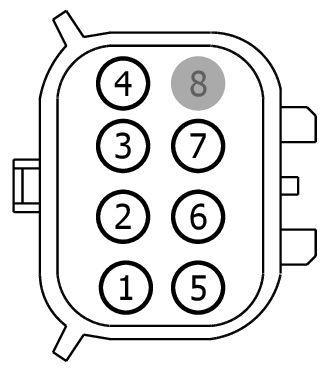

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | DMP41 (BK) | 20 | BU5T-14421-HA | |||
| 2 | VMP42 (BN-GN) | 22 | BU5T-14421-HA | |||
| 3 | VMP41 (YE) | 22 | BU5T-14421-HA | |||
| 4 | GD131 (BK-GY) | 22 | BU5T-14421-HA | |||
| 5 | CLS05 (BU-GY) | 22 | BU5T-14421-HA | |||
| 6 | VMP24 (WH) | 22 | BU5T-14421-HA | |||
| 7 | CBB15 (BN-BU) | 22 | BU5T-14421-HA | |||
| 7 | CBBB3 (WH-BN) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | DMP41 (BK) | 20 | BU5T-14474-UA | |||
| 2 | VMP42 (BN-GN) | 22 | BU5T-14474-UA | |||
| 3 | VMP41 (YE) | 22 | BU5T-14474-UA | |||
| 4 | GD131 (BK-GY) | 22 | BU5T-14474-UA | |||
| 5 | CLS05 (BU-GY) | 22 | BU5T-14474-UA | |||
| 6 | VMP24 (WH) | 22 | BU5T-14474-UA | |||
| 7 | CBBB3 (WH-BN) | 22 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1605
Service Part Number:
FU2Z-14S411-DC
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Mirror - Sideview / Heated
- Module - Anti-Lock Brake System
Pigtail Kit Part Number WPT-1524
Service Part Number:
CU2Z-14S411-ALB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Door Lock - LH - Sliding Door
- Actuator - Door Lock - RH - Sliding Door
- Connector - Inline
- Inflator - Safety Belt
