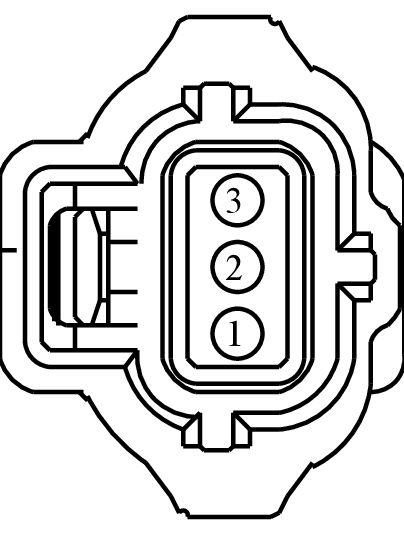

Connector End View (C102A) - GENERATOR
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C102A | GENERATOR | BK | 14B060 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC15 (GN) | 20 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | 98AG-14474-AA | ||||
| 2 | CDC10 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENRC) | 98AG-14474-AA | ||||
| 3 | SBB23 (WH-RD) | 18 | FUSE - 23 OR CIRCUIT BREAKER | 98AG-14474-AA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-118
Service Part Number:
1U2Z-14S411-TA
Gauge:
14
Pin material:
Tin
Cavities:
3
Vehicle Uses:
- Alternator
- Sensor - Brake Fluid Level
- Sensor - Throttle Position
