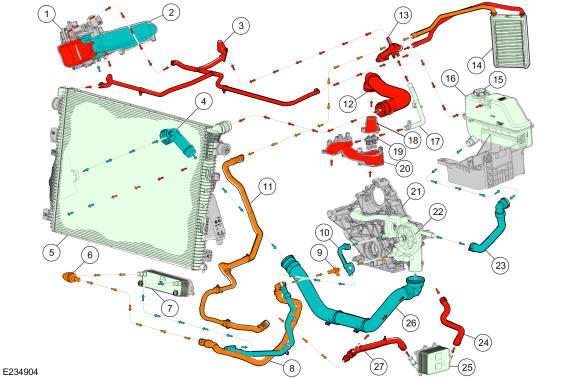

Radiator/Engine Cooling System Exploded View
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | EGR valve and bypass assembly |
| 2 | EGR cooler |
| 3 | Radiator overflow hose |
| 4 | Lower coolant tube |
| 5 | Radiator |
| 6 | Transmission cooler thermostat |
| 7 | Transmission cooler |
| 8 | Transmission cooler hose assembly |
| 9 | Transmission cooler inlet tube |
| 10 | Transmission cooler outlet tube |
| 11 | Heater outlet hose |
| 12 | Upper radiator hose |
| 13 | Heater inlet hose |
| 14 | Heater core |
| 15 | Pressure relief cap |
| 16 | Degas bottle |
| 17 | Front cover assembly |
| 18 | Coolant outlet connector |
| 19 | Thermostat assembly |
| 20 | Coolant crossover manifold assembly |
| 21 | Front cover assembly |
| 22 | Coolant pump |
| 23 | Degas bottle-to-engine hose |
| 24 | Oil cooler inlet hose |
| 25 | Engine oil cooler |
| 26 | Lower radiator hose |
| 27 | Oil cooler outlet hose |
