Electronic Engine Controls - Component Location
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.

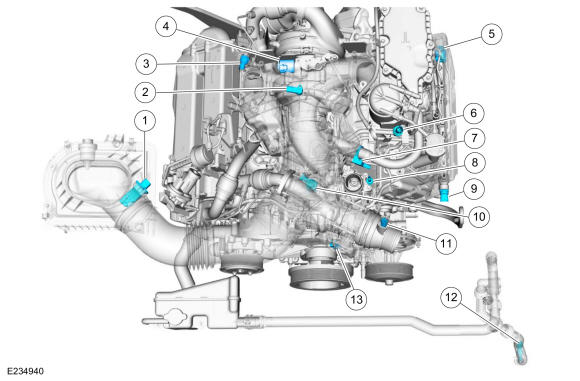

Electronic Engine Controls - Top
| Item | Description |
|---|---|
| 1 | MAF sensor |
| 2 | MAP sensor |
| 3 | Exhaust Pressure (EP) sensor |
| 4 | TC Actuator |
| 5 | Fuel Pressure Control Valve |
| 6 | Fuel Pressure and Temperature sensor |
| 7 | Crankcase Ventilation sensor |
| 8 | ECT sensor |
| 9 | FRP sensor |
| 10 | Fuel Volume Control Valve |
| 11 | Charge Air Cooler Temperature sensor |
| 12 | ECT Secondary Cooling system (ECT2) |
| 13 | CMP sensor |

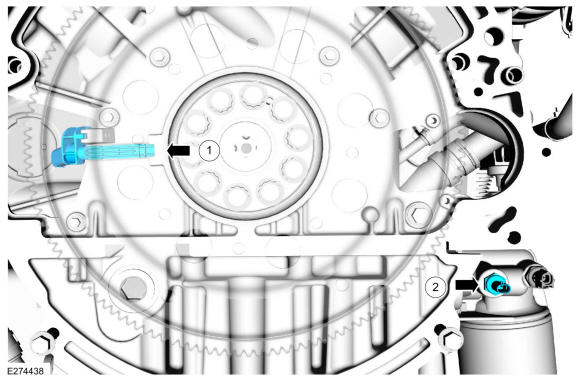

Electronic Engine - Rear
| Item | Description |
|---|---|
| 1 | CKP sensor |
| 2 | Engine Oil Temperature (EOT) sensor |

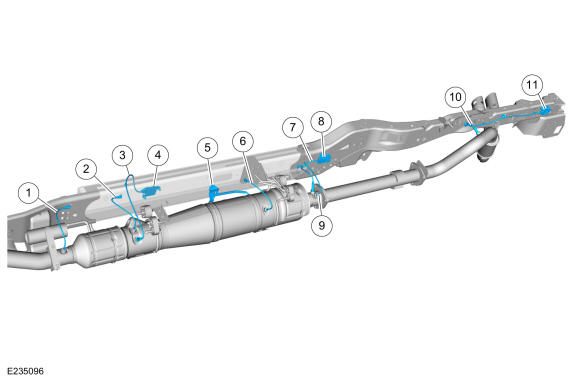

Electronic Engine Controls - Exhaust System
| Item | Description |
|---|---|
| 1 | Exhaust Gas Temperature sensor 11 |
| 2 | Exhaust Gas Temperature sensor 12 |
| 3 | NOX11 sensor 11 |
| 4 | NOX11 module 11 |
| 5 | DPF Pressure sensor |
| 6 | Exhaust Gas Temperature sensor 13 |
| 7 | NOX12 sensor 12 |
| 8 | NOX12 module 12 |
| 9 | Exhaust Gas Temperature sensor 14 |
| 10 | Particulate Matter sensor 11 |
| 11 | Particulate Matter sensor Module 11 |

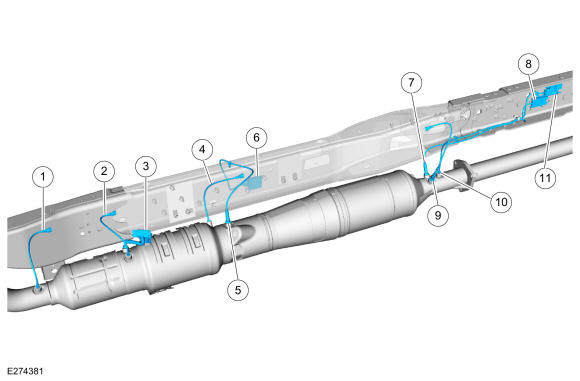

Electronic Engine Controls - Exhaust System - Chassis Cab
| Item | Description |
|---|---|
| 1 | Exhaust Gas Temperature sensor 11 |
| 2 | Exhaust Gas Temperature sensor 12 |
| 3 | DPF Pressure sensor |
| 4 | Exhaust Gas Temperature sensor 13 |
| 5 | NOX11 sensor 11 |
| 6 | NOX11 module 11 |
| 7 | NOX12 sensor 12 |
| 8 | NOX12 module 12 |
| 9 | Particulate Matter sensor 11 |
| 10 | Exhaust Gas Temperature sensor 14 |
| 11 | Particulate Matter sensor Module 11 |

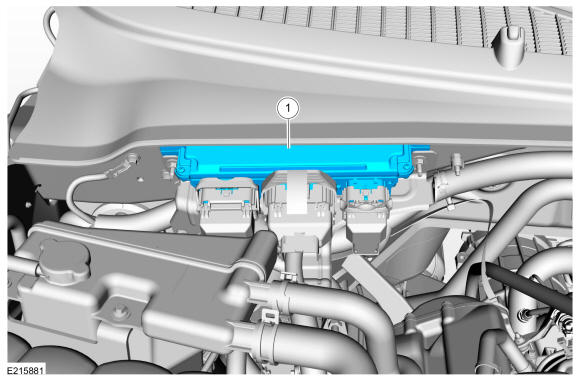

Powertrain Control Module (PCM)
| Item | Description |
|---|---|
| 1 | PCM |
