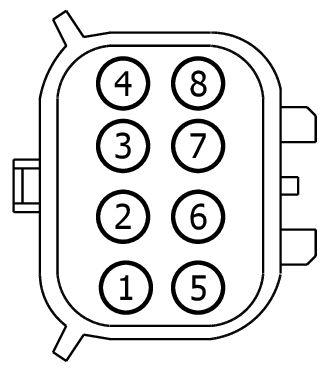

Connector End View (C9125A) - HIGH MOUNTED STOPLAMP/CAMERA/LED
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C9125A | HIGH MOUNTED STOPLAMP/CAMERA/LED | 14A411 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB34 (VT-BN) | 20 | FUSE - 34 OR CIRCUIT BREAKER | N/A | ||||
| 2 | VMP24 (WH) | 22 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | N/A | ||||
| 3 | VMP39 (BU-OG) | 22 | CAMERA - OPTIONAL VIDEO- | N/A | ||||
| 4 | VMP44 (VT-GY) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | N/A | ||||
| 5 | DMP38 (BK) | 20 | CAMERA - OPTIONAL VIDEO D | N/A | ||||
| 6 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | N/A | ||||
| 7 | CLN06 (WH) | 22 | CTRL MOD. - TRUNK/CARGO LAMP | N/A | ||||
| 8 | CLS52 (BN) | 22 | CTRL MOD. - STOP/TURN RIGHT MIDDLE | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1605
Service Part Number:
FU2Z-14S411-DC
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Mirror - Sideview / Heated
- Module - Anti-Lock Brake System
