Connector End View (C9124) - Inline
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C9124 | Inline | BK | 14A411POA | See Below | ||||

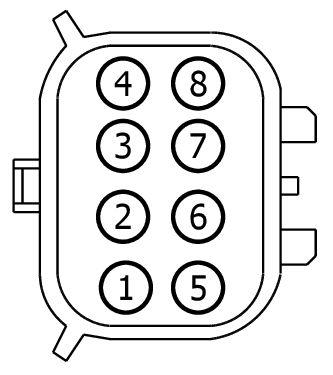

MALE
Harness
14A411

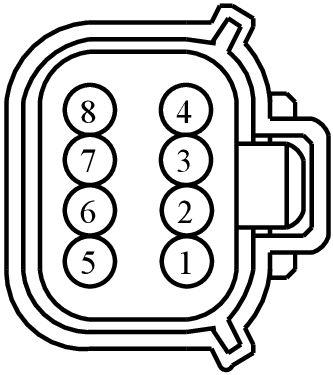

FEMALE
Harness
POA
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB34 (VT-BN) | 18 | BU5T-14421-HA | |||
| 2 | VMP24 (WH) | 22 | BU5T-14421-HA | |||
| 3 | VMP39 (BU-OG) | 22 | BU5T-14421-HA | |||
| 4 | VMP44 (VT-GY) | 22 | BU5T-14421-HA | |||
| 5 | DMP38 (BK) | 18 | BU5T-14421-HA | |||
| 6 | GD347 (BK-VT) | 22 | BU5T-14421-HA | |||
| 7 | CLN06 (WH) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * (*) | * | N/A | |||
| 2 | * (*) | * | N/A | |||
| 3 | * (*) | * | N/A | |||
| 4 | * (*) | * | N/A | |||
| 5 | * (*) | * | N/A | |||
| 6 | * (*) | * | N/A | |||
| 7 | * (*) | * | N/A | |||

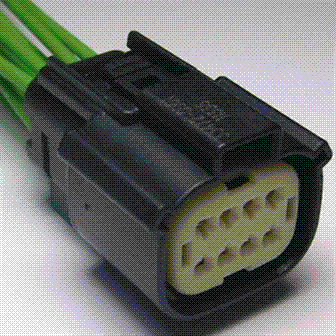

Available Pigtail Kits
Pigtail Kit Part Number WPT-1605
Service Part Number:
FU2Z-14S411-DC
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Mirror - Sideview / Heated
- Module - Anti-Lock Brake System
Pigtail Kit Part Number WPT-1310
Service Part Number:
CU2Z-14S411-AZA
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Sensor - O2 (HEGO/ EGO)
