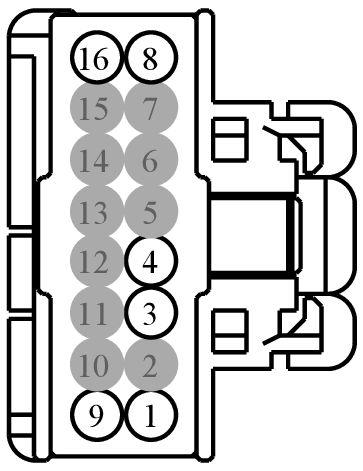

Connector End View (C9039) - AUTO-DIMMING INTERIOR MIRROR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C9039 | AUTO-DIMMING INTERIOR MIRROR | 14334 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB|8U5T-14474-BB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP36 (BU-BN) | 20 | FUSE - 36 OR CIRCUIT BREAKER | 8U5T-14474-CB | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CLS10 (GN-BN) | 22 | CTRL MOD. - REVERSE LEFT OR COMMON | 8U5T-14474-BB | ||||
| 4 | GD348 (BK-YE) | 22 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 8U5T-14474-CB|8U5T-14474-BB | ||||
| 4 | DMP43 (*) | 22 | SHIELD | 8U5T-14474-CB|8U5T-14474-BB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | VMP43 (GN-BU) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + | 8U5T-14474-BB | ||||
| 9 | CLS10 (GN-BN) | 22 | CTRL MOD. - REVERSE LEFT OR COMMON | 8U5T-14474-BB | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | VMP44 (VT-GY) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1294
Service Part Number:
CU2Z-14S411-AJA
Gauge:
18
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Mirror - Rearview
- Mirror - Rearview (electrochromatic)
