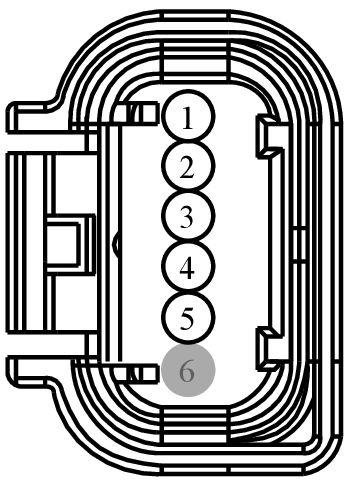

Connector End View (C4363) - REMOTE TRAILER CAMERA
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4363 | REMOTE TRAILER CAMERA | 14B242 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB|8U5T-14474-CB | Not Available | |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB34 (VT-BN) | 18 | FUSE - 34 OR CIRCUIT BREAKER | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 1 | CBB34 (VT-BN) | 20 | FUSE - 34 OR CIRCUIT BREAKER | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 2 | VMP24 (WH) | 18 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | 8U5T-14474-BB | ||||
| 3 | VMP44 (VT-GY) | 18 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 3 | VMP44 (VT-GY) | 20 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 4 | VMP43 (GN-BU) | 18 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 4 | VMP43 (GN-BU) | 20 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 5 | DMP43 (BK) | 18 | SHIELD | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 5 | DMP43 (BK) | 20 | SHIELD | 8U5T-14474-BB|8U5T-14474-CB | ||||
| 6 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1556
Service Part Number:
CU2Z-14S411-AEB
Gauge:
20
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Front
- Camera - Reverse Park Aid
Pigtail Kit Part Number WPT-1280
Service Part Number:
CU2Z-14S411-AEA
Gauge:
20
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
