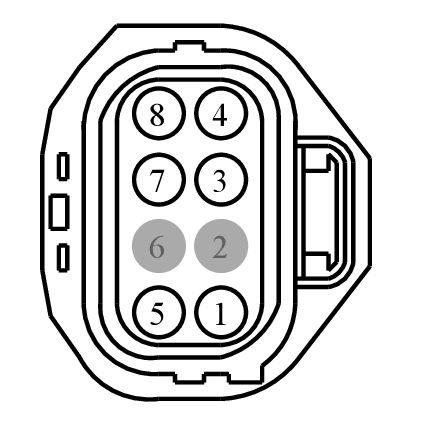

Connector End View (C4033) - FUEL PUMP CONTROL MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4033 | FUEL PUMP CONTROL MODULE | 14405 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| F8ZB-14474-AA | DU2Z-14474-FA | 2.8 |
| 97BG-14474-BDA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE608 (VT-GN) | 18 | RELAY - FUEL PUMP | F8ZB-14474-AA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VE225 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | 97BG-14474-BDA | ||||
| 4 | GD406 (BK-YE) | 18 | GROUND - FRAME REAR RIGHT | F8ZB-14474-AA | ||||
| 4 | GD476 (BK-WH) | 18 | GROUND - FRAME REAR LEFT | F8ZB-14474-AA | ||||
| 5 | CE515 (YE-GY) | 18 | DRIVER - FUEL PUMP MOTOR (FPDM) + | F8ZB-14474-AA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VE518 (BN-WH) | 18 | MONITOR - FUEL PUMP (FPM) | 97BG-14474-BDA | ||||
| 8 | RE515 (WH-BN) | 18 | DRIVER - FUEL PUMP MOTOR (FPDM) - | F8ZB-14474-AA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1332
Service Part Number:
DU2Z-14S411-CA
Gauge:
14
Pin material:
Tin
Cavities:
8
Vehicle Uses:
- Module - Fuel Pump Driver
