Connector End View (C4002) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C4002 | INLINE | 1440514B242/14B562/13A409 | See Below | |||||

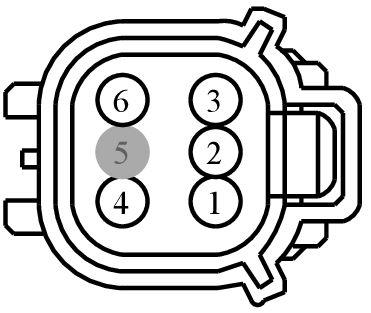

MALE
Harness
14405

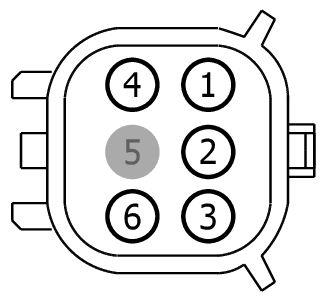

FEMALE
Harness
14B242/14B562/13A409
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB34 (VT-BN) | 18 | BU5T-14421-HA | |||
| 2 | VMP44 (VT-GY) | 18 | BU5T-14421-HA | |||
| 3 | VMP43 (GN-BU) | 18 | BU5T-14421-HA | |||
| 4 | VMP24 (WH-GN) | 18 | BU5T-14421-HA | |||
| 5 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB34 (VT-BN) | 18 | BU5T-14474-UA | |||
| 2 | VMP44 (VT-GY) | 18 | BU5T-14474-UA | |||
| 3 | VMP43 (GN-BU) | 18 | BU5T-14474-UA | |||
| 4 | VMP24 (WH) | 18 | BU5T-14474-UA | |||
| 4 | VMP24 (WH) | 22 | BU5T-14474-UA | |||
| 5 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1426
Service Part Number:
FU2Z-14S411-TA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
- Lamp - Park/Turn/Stop
- Sensor - Coolant Temperature
- Sensor - O2 (HEGO/ EGO)
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
