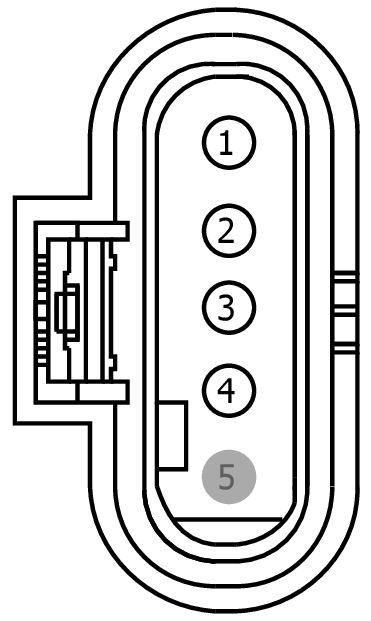

Connector End View (C3611A) - NOX #12 SENSOR MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3611A | NOX #12 SENSOR MODULE | 14406 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7V6T-14474-BA | Not Available | |
| 7V6T-14474-BA|7V6T-14474-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK04 (VT) | 18 | FUSE - 4 OR CIRCUIT BREAKER (VPWR 4) | 7V6T-14474-BA | ||||
| 2 | VE348 (GN-OG) | 18 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | 7V6T-14474-BA|7V6T-14474-AA | ||||
| 2 | VE348 (GN-OG) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | 7V6T-14474-BA|7V6T-14474-AA | ||||
| 3 | VE349 (BN-YE) | 18 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | 7V6T-14474-BA|7V6T-14474-AA | ||||
| 3 | VE349 (BN-YE) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | 7V6T-14474-BA|7V6T-14474-AA | ||||
| 4 | GD406 (BK-YE) | 18 | GROUND - FRAME REAR RIGHT | 7V6T-14474-BA | ||||
| 4 | GD476 (BK-WH) | 18 | GROUND - FRAME REAR LEFT | 7V6T-14474-BA | ||||
| 5 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1516
Service Part Number:
JU2Z-14S411-JA
Gauge:
20
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Module - NOX Sensor
