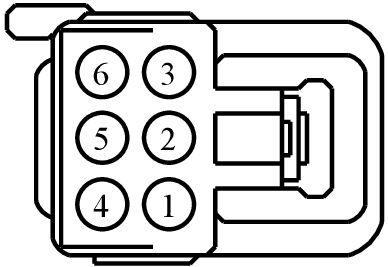

Connector End View (C3304B) - HEATED SEAT MODULE, REAR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3304B | HEATED SEAT MODULE, REAR | 14B687 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB83 (BU-RD) | 18 | FUSE - 83 OR CIRCUIT BREAKER | 97BG-14474-AAB | ||||
| 2 | CBP36 (BU-BN) | 22 | FUSE - 36 OR CIRCUIT BREAKER | 97BG-14474-AAB | ||||
| 3 | SBB83 (BU-RD) | 18 | FUSE - 83 OR CIRCUIT BREAKER | 97BG-14474-AAB | ||||
| 4 | CHS58 (WH) | 18 | CTRL MOD. - REAR HEATED SEAT LEFT # CUSHION HEATER + | 97BG-14474-AAB | ||||
| 5 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 97BG-14474-AAB | ||||
| 6 | CHS54 (WH-GN) | 18 | CTRL MOD. - REAR HEATED SEAT RIGHT # CUSHION HEATER + | 97BG-14474-AAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1032
Service Part Number:
9U2Z-14S411-XA
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat
