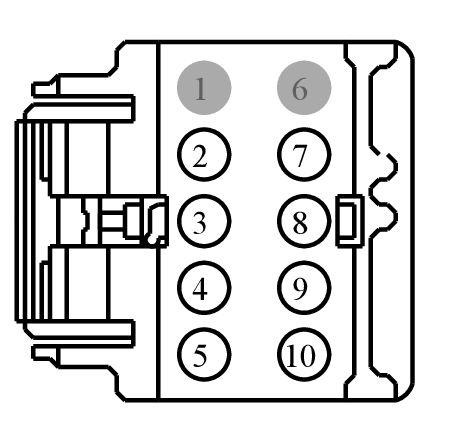

Connector End View (C3265B) - FRONT SEAT CLIMATE CONTROL MODULE (SCME)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3265B | FRONT SEAT CLIMATE CONTROL MODULE (SCME) | BK | 14D230 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14E047-UA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | VHS27 (WH-OG) | 20 | SENSOR - CUSHION TEMP. PASSENGER | NA | ||||
| 3 | RHS10 (BU-OG) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. | NA | ||||
| 4 | VHS36 (YE-BU) | 20 | SENSOR - BACK TEMP. PASSENGER | BU5T-14E047-UA | ||||
| 5 | RHS20 (GN-BU) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR BACK TEMP. | NA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VHS26 (VT) | 20 | SENSOR - CUSHION TEMP. DRIVER | BU5T-14E047-UA | ||||
| 8 | RHS05 (YE-VT) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. | NA | ||||
| 9 | CHS14 (GN) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER INDICATOR HIGH | BU5T-14E047-UA | ||||
| 10 | CHS29 (WH-BU) | 20 | SWITCH - SEAT HEATER FRONT DRIVER SIDE | BU5T-14E047-UA | ||||
Available Pigtail Kits

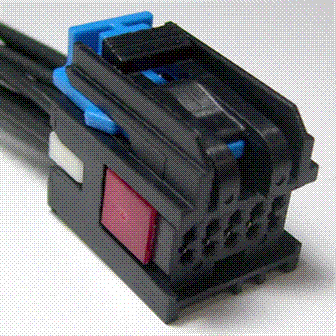

Pigtail Kit Part Number WPT-1174
Service Part Number:
AU2Z-14S411-BLA
Gauge:
20
Pin material:
Tin
Cavities:
10
Vehicle Uses:
- Module - Climate Control Seat
