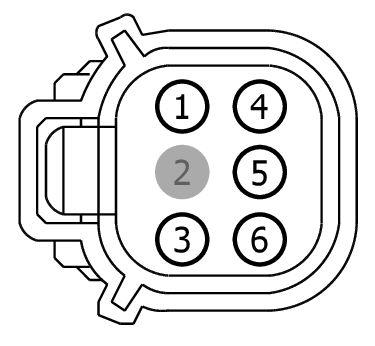

Connector End View (C3186) - RUNNING BOARD MOTOR, RIGHT
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3186 | RUNNING BOARD MOTOR, RIGHT | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPR45 (VT-GY) | 18 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER STOW | 7C3T-14474-EA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CPR44 (BN-WH) | 18 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER DEPLOY | 7C3T-14474-EA | ||||
| 4 | CPR47 (GY-BN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR + | BU5T-14474-UA | ||||
| 5 | VPR46 (GY) | 22 | SENSOR - POWER RUNNING BOARDS # PASSENGER POSITION | BU5T-14474-UA | ||||
| 6 | RPR47 (BU-GN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR - | BU5T-14474-UA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
