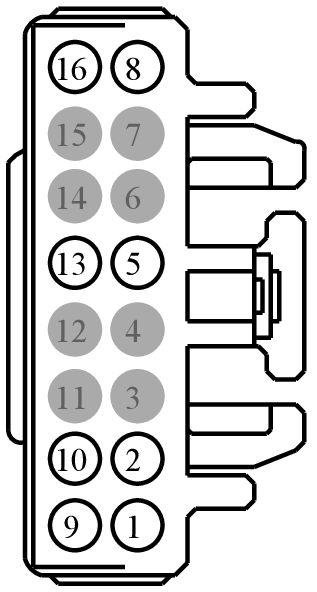

Connector End View (C3154C) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3154C | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ACB | Not Available | |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VME01 (GN-VT) | 22 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 + | 97BG-14474-AAB | ||||
| 2 | VME02 (VT) | 22 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 1 + | 97BG-14474-AAB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | GD347 (BK-VT) | 16 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 97BG-14474-ACB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBP29 (GY-RD) | 16 | FUSE - 29 OR CIRCUIT BREAKER | 97BG-14474-ACB | ||||
| 9 | RME01 (GY) | 22 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 - | 97BG-14474-AAB | ||||
| 10 | RME02 (YE) | 22 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 1 - | 97BG-14474-AAB | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | GD347 (BK-VT) | 16 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 97BG-14474-ACB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | SBP29 (GY-RD) | 16 | FUSE - 29 OR CIRCUIT BREAKER | 97BG-14474-ACB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-959
Service Part Number:
3U2Z-14S411-BDAB
Gauge:
14
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Radio - Amplifier
