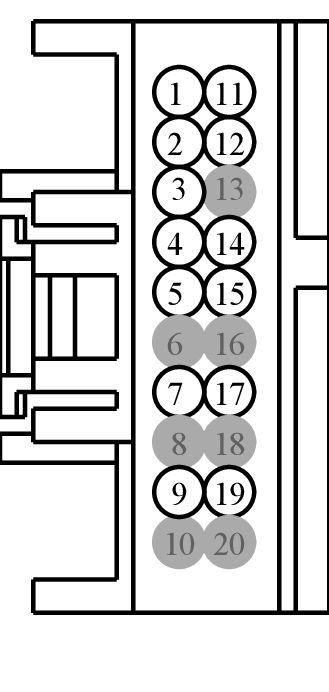

Connector End View (C3154A) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3154A | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | 3F2T-14474-SA | ||||
| 2 | VME09 (WH) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | 3F2T-14474-SA | ||||
| 3 | SME23 (VT-RD) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE | 3F2T-14474-SA | ||||
| 4 | VME12 (WH) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + | 3F2T-14474-SA | ||||
| 5 | VME80 (VT-GN) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | 3F2T-14474-SA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VME07 (WH) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | 3F2T-14474-SA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | VME10 (WH-VT) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | 3F2T-14474-SA | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | 3F2T-14474-SA | ||||
| 12 | RME09 (BN) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | 3F2T-14474-SA | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | RME12 (BN) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | 3F2T-14474-SA | ||||
| 15 | RME80 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | 3F2T-14474-SA | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | RME07 (WH-BN) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | 3F2T-14474-SA | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | RME10 (WH-OG) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | 3F2T-14474-SA | ||||
| 20 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1199
Service Part Number:
3U2Z-14S411-FCB
Gauge:
18
Pin material:
Silver
Cavities:
20
Vehicle Uses:
- Instrument Cluster
- Module - Seat Memory
- Monitor - Video/DVD
- Radio - Amplifier
- Switch - Heater A/C Blower (Rear)
