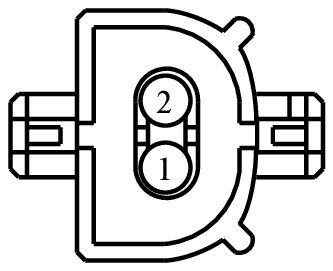

Connector End View (C3148) - 4X4 HIGH/LOW INDICATOR SWITCH
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3148 | 4X4 HIGH/LOW INDICATOR SWITCH | 7C078 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| F85B-14487-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCF22 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE HIGH INDICATOR LAMP (4WDH_IL) | F85B-14487-AA | ||||
| 2 | CCF06 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE LOW INDICATOR LAMP (4WDL_IL) | F85B-14487-AA | ||||

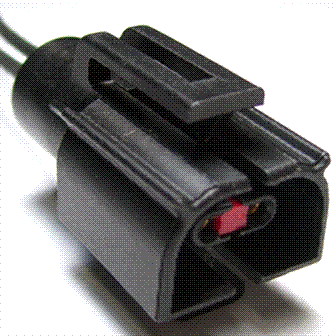

Available Pigtail Kits
Pigtail Kit Part Number WPT-1081
Service Part Number:
3U2Z-14S411-BNB
Gauge:
14
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Switch - 4x4 Control
