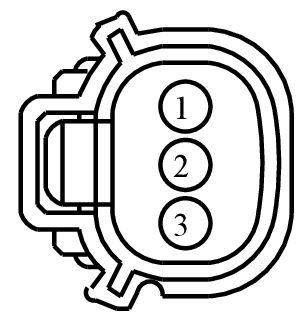

Connector End View (C3080) - WATER IN FUEL SENSOR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3080 | WATER IN FUEL SENSOR | 2B572/14405 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE823 (BU-BN) | 18 | SENSOR - WATER IN FUEL + | BU5T-14474-UA | ||||
| 1 | VE823 (BU-BN) | 22 | SENSOR - WATER IN FUEL + | BU5T-14474-UA | ||||
| 2 | RE407 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | BU5T-14474-UA | ||||
| 2 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | BU5T-14474-UA | ||||
| 3 | GD476 (BK-WH) | 18 | GROUND - FRAME REAR LEFT | BU5T-14474-UA | ||||
| 3 | GD406 (BK-YE) | 18 | GROUND - FRAME REAR RIGHT | BU5T-14474-UA | ||||
| 3 | GD406 (BK-YE) | 22 | GROUND - FRAME REAR RIGHT | BU5T-14474-UA | ||||
| 3 | GD476 (BK-WH) | 22 | GROUND - FRAME REAR LEFT | BU5T-14474-UA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1261
Service Part Number:
CU2Z-14S411-MA
Gauge:
16
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
