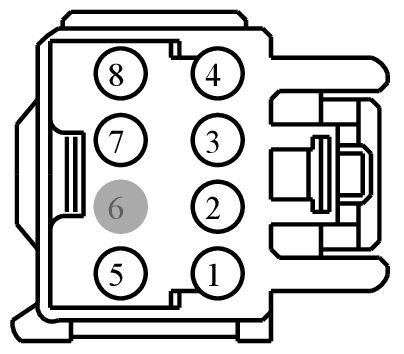

Connector End View (C3034) - SEAT BACKREST BLOWER MOTOR, DRIVER SIDE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3034 | SEAT BACKREST BLOWER MOTOR, DRIVER SIDE | 14D232 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CHS01 (GY-VT) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER + | N/A | ||||
| 2 | RHS01 (WH-VT) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER - | N/A | ||||
| 3 | CHS03 (GN-BN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN + | N/A | ||||
| 4 | RHS03 (GY-OG) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN - | N/A | ||||
| 5 | CHS14 (GN) | 18 | CTRL MOD. - HOT/COLD SEAT # PASSENGER INDICATOR HIGH | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CHS09 (GY) | 18 | CTRL MOD. - HOT/COLD SEAT # PASSENGER INDICATOR LOW | N/A | ||||
| 8 | CHS29 (WH-BU) | 18 | SWITCH - SEAT HEATER FRONT DRIVER SIDE | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1128
Service Part Number:
3U2Z-14S411-BCB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Mirror - Sideview
- Solenoid - Brake Shift Park Interlock
- Switch - Headlamp
- Switch - Power Window - Quarter Glass
- Switch - Sliding Door Contact
