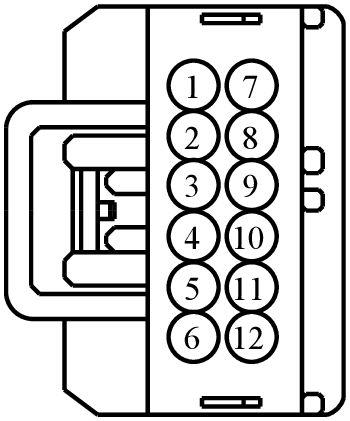

Connector End View (C2512A) - IMAGE PROCESSING MODULE B (IPMB)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2512A | IMAGE PROCESSING MODULE B (IPMB) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP36 (BU-BN) | 22 | FUSE - 36 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 2 | VMP43 (GN-BU) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + | 3F2T-14474-SA | ||||
| 3 | VMP44 (VT-GY) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | 3F2T-14474-SA | ||||
| 4 | DMP43 (*) | 18 | SHIELD | 3F2T-14474-RA | ||||
| 5 | VMP39 (BU-OG) | 22 | CAMERA - OPTIONAL VIDEO- | 3F2T-14474-SA | ||||
| 6 | VMP44 (VT-GY) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | 3F2T-14474-SA | ||||
| 7 | VMP43 (GN-BU) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + | 3F2T-14474-SA | ||||
| 8 | VMP44 (VT-GY) | 22 | CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - | 3F2T-14474-SA | ||||
| 9 | DMP43 (*) | 18 | SHIELD | 3F2T-14474-RA | ||||
| 10 | DMP38 (*) | 18 | CAMERA - OPTIONAL VIDEO D | 3F2T-14474-RA | ||||
| 11 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 3F2T-14474-SA | ||||
| 12 | CMP40 (VT) | 22 | #N/A | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-930
Service Part Number:
9U2Z-14S411-DA
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat (Rear)
