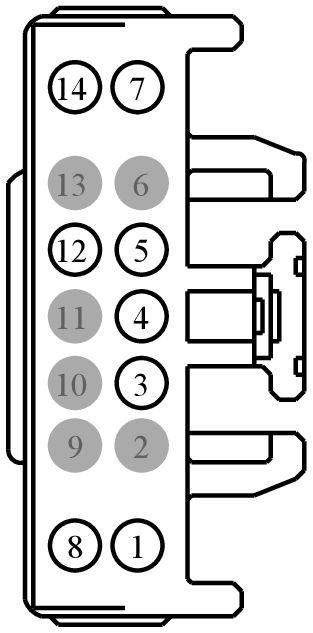

Connector End View (C2406) - HEATED STEERING WHEEL MODULE (HSWM)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2406 | HEATED STEERING WHEEL MODULE (HSWM) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP37 (WH) | 18 | FUSE - 37 OR CIRCUIT BREAKER | 97BG-14474-BBA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | 97BG-14474-AAB | ||||
| 4 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | 97BG-14474-AAB | ||||
| 5 | VHS81 (GN-WH) | 22 | THERMISTOR - HEATED STEERING WHEEL + | 97BG-14474-AAB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | RHS72 (YE-GY) | 18 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT - | 97BG-14474-BAA | ||||
| 8 | CHS72 (YE-BU) | 18 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT + | 97BG-14474-BAA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | RHS81 (VT-WH) | 22 | THERMISTOR - HEATED STEERING WHEEL - | 97BG-14474-AAB | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | GD214 (BK-BU) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE | 97BG-14474-BBA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-955
Service Part Number:
3U2Z-14S411-BJAC
Gauge:
12 14 16
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
