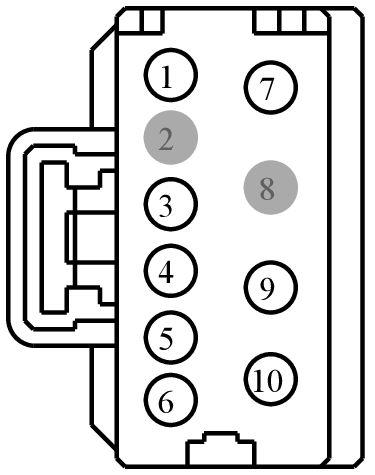

Connector End View (C2371B) - TRANSFER CASE CONTROL MODULE (TCCM)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2371B | TRANSFER CASE CONTROL MODULE (TCCM) | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BCA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD131 (BK-VT) | 20 | GROUND - HEADLAMP PANEL/GOR RIGHT | 7C3T-14474-DA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | GD131 (BK-VT) | 20 | GROUND - HEADLAMP PANEL/GOR RIGHT | 7C3T-14474-DA | ||||
| 4 | CCF07 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) | 7C3T-14474-EA | ||||
| 5 | CCF08 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) | 7C3T-14474-EA | ||||
| 6 | SBB80 (VT-RD) | 18 | FUSE - 80 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 7 | SBB69 (GY-RD) | 10 | FUSE - 69 OR CIRCUIT BREAKER | 97BG-14474-BCA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | CCF31 (BN-VT) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE REAR AXLE E-LOCK | 97BG-14474-BBA | ||||
| 10 | CCF03 (GY-BN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) | 97BG-14474-BBA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1042
Service Part Number:
AU2Z-14S411-CA
Gauge:
12 14
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Module - Transfer Case Shift Control
