Connector End View (C2371A) - TRANSFER CASE CONTROL MODULE (TCCM)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2371A | TRANSFER CASE CONTROL MODULE (TCCM) | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7S4T-14474-AB|7S4T-14474-BB | Not Available | |
| 7S4T-14474-AB | DU2Z-14474-BA | 0.64 |
| 7S4T-14474-BB | DU2Z-14474-BA | 0.64 |

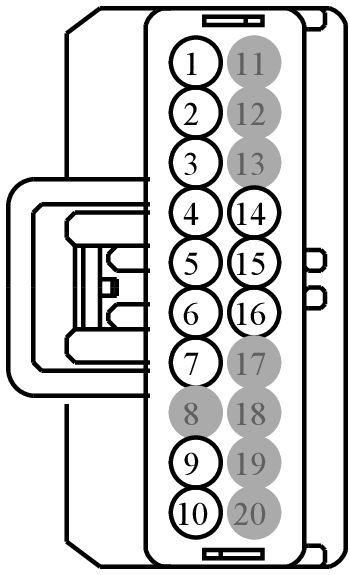

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCF14 (GN-OG) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 1 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 1 | CCF14 (GN-OG) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 1 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 2 | CCF15 (BN-YE) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 2 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 2 | CCF15 (BN-YE) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 2 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 3 | CCF16 (VT-GN) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 3 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 3 | CCF16 (VT-GN) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 3 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 4 | CCF17 (WH-OG) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 4 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 4 | CCF17 (WH-OG) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 4 (4WDP) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 5 | RCF09 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR POSITION RETURN (4WDPRTN) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 5 | RCF09 (BN-WH) | 22 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR POSITION RETURN (4WDPRTN) | 7S4T-14474-AB|7S4T-14474-BB | ||||
| 6 | CCF05 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTEGRATED WHEEL ENDS (4WDIWE) | 7S4T-14474-AB | ||||
| 7 | CBB30 (YE-BU) | 22 | FUSE - 30 OR CIRCUIT BREAKER | 7S4T-14474-BB | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | 7S4T-14474-AB | ||||
| 10 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | 7S4T-14474-AB | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | RCF13 (WH-BN) | 22 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) -+ | 7S4T-14474-BB | ||||
| 15 | CCF32 (WH-GN) | 22 | SWITCH - LOCKER MODE | 7S4T-14474-BB | ||||
| 16 | CCF13 (WH-BU) | 22 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) + | 7S4T-14474-BB | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | * | * | Not Used | N/A | ||||

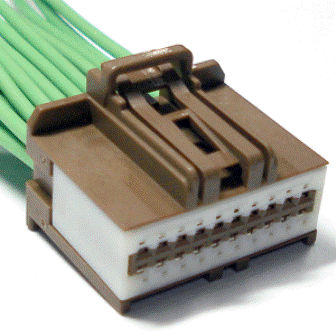

Available Pigtail Kits
Pigtail Kit Part Number WPT-1040
Service Part Number:
9U2Z-14S411-AHA
Gauge:
18
Pin material:
Silver
Cavities:
20
Vehicle Uses:
- Module - Transfer Case Shift Control
