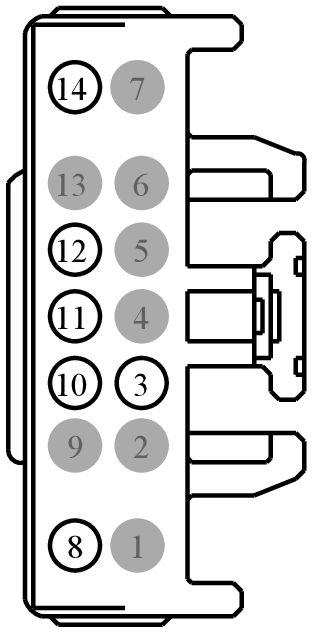

Connector End View (C2142) - TRAILER BRAKE CONTROL (TBM) MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2142 | TRAILER BRAKE CONTROL (TBM) MODULE | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ACB | Not Available | |
| DU5T-14474-MAB | Not Available | |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | GD214 (BK-BU) | 16 | GROUND - INSTRUMENT PANEL STRUCTURE | 97BG-14474-ACB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBB54 (BN-RD) | 12 | FUSE - 54 OR CIRCUIT BREAKER | DU5T-14474-MAB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | 97BG-14474-AAB | ||||
| 11 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | 97BG-14474-AAB | ||||
| 12 | CBP04 (VT) | 22 | FUSE - 4 OR CIRCUIT BREAKER | 97BG-14474-AAB | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | CAT19 (BU) | 12 | CTRL MOD. - TRAILER TOW # BRAKES (COLOR TO SAE 1239) | DU5T-14474-MAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-955
Service Part Number:
3U2Z-14S411-BJAC
Gauge:
12 14 16
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
