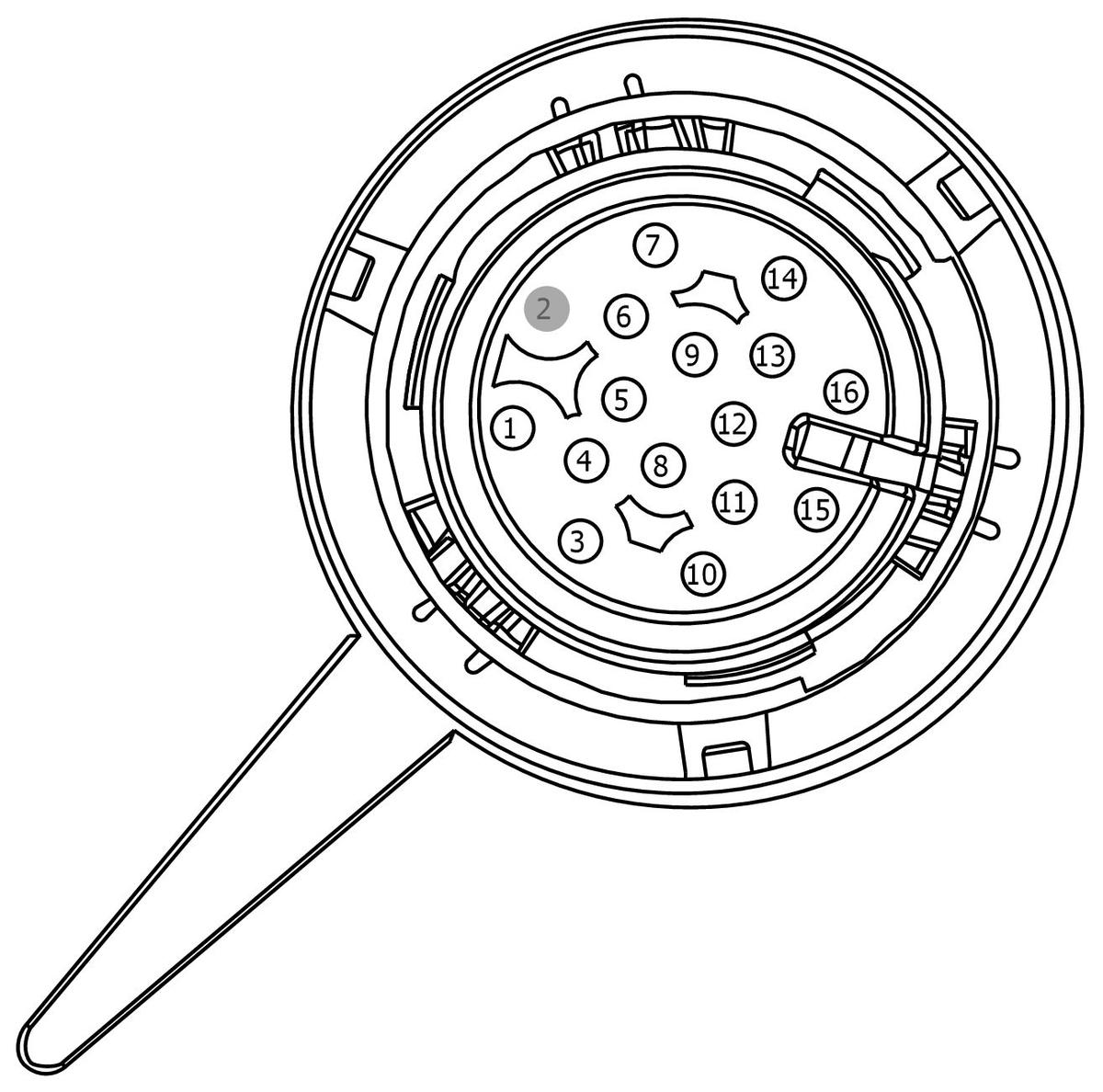

Connector End View (C1575) - 6R100 TRANSMISSION
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1575 | 6R100 TRANSMISSION | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2R8T-14474-BA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RET33 (WH-VT) | 18 | TSS | 2R8T-14474-BA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CET10 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 6 (PC6) [EPC] [VFS] | 2R8T-14474-BA | ||||
| 4 | VET32 (VT) | 18 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT (TR -P) | 2R8T-14474-BA | ||||
| 5 | RE454 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | 2R8T-14474-BA | ||||
| 6 | VET27 (BN-YE) | 18 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | 2R8T-14474-BA | ||||
| 7 | CET25 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | 2R8T-14474-BA | ||||
| 8 | CET16 (WH-BU) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL HIGH-SIDE 1 (SS-H1) [HMSS] | 2R8T-14474-BA | ||||
| 9 | CET05 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (PC1) [EPC] [VFS] | 2R8T-14474-BA | ||||
| 10 | CET08 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 4 (PC4) [EPC] [VFS] | 2R8T-14474-BA | ||||
| 11 | RET24 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | 2R8T-14474-BA | ||||
| 12 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | 2R8T-14474-BA | ||||
| 13 | CET07 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 3 (PC3) [EPC] [VFS] | 2R8T-14474-BA | ||||
| 14 | CET06 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 2 (PC2) [EPC] [VFS] | 2R8T-14474-BA | ||||
| 15 | RET04 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) | 2R8T-14474-BA | ||||
| 16 | CET09 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 5 (PC5) [EPC] [VFS] | 2R8T-14474-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1390
Service Part Number:
EU2Z-14S411-HA
Gauge:
18
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Transmission - Bulkhead
