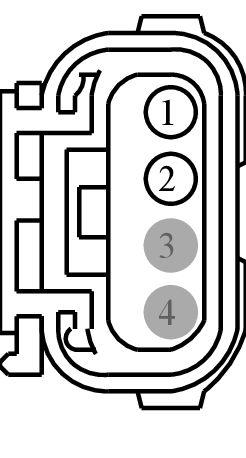

Connector End View (C1392) - FUEL LEVEL SENSOR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1392 | FUEL LEVEL SENSOR | 14405 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RMC33 (WH-VT) | 20 | CTRL MOD. - SENSOR FUEL LEVEL 2 | EU5T-14474-EA | ||||
| 2 | VMC23 (GN-OG) | 20 | SENSOR - FUEL LEVEL 2 (FLI) | EU5T-14474-EA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1373
Service Part Number:
3U2Z-14S411-DGAB
Gauge:
16
Pin material:
Tin (greased)
Cavities:
4
Vehicle Uses:
- Fuel Pump/Sending Unit
- Module - Fuel Pump Driver
- Sensor - Fuel Level
