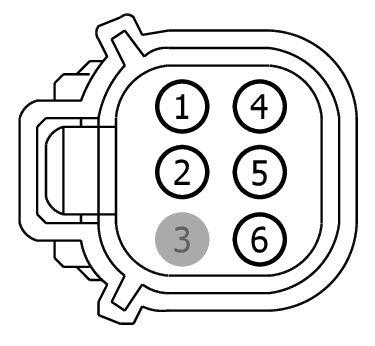

Connector End View (C1319) - COOLING FAN
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1319 | COOLING FAN | 12C508 | N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | 7C3T-14474-DA | ||||
| 1 | GD123 (BK-GY) | 20 | GROUND - FENDER FRONT RIGHT | 7C3T-14474-DA | ||||
| 2 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | 7C3T-14474-DA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VEC10 (GY-YE) | 20 | SENSOR - FAN SPEED (FSS) | 7C3T-14474-DA | ||||
| 5 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | 7C3T-14474-DA | ||||
| 6 | CBK03 (GY) | 20 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | 7C3T-14474-DA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
